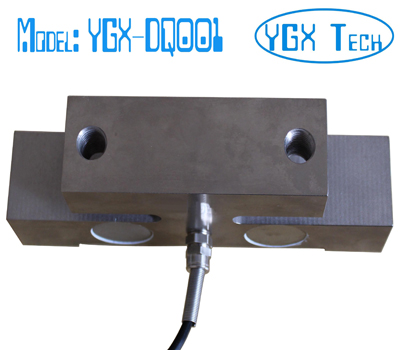

型號：YGX-DQ001
特點和用途:
傳感器為平板式雙剪切梁結構，外形高度低，安裝使用方便。過載能力強，受力狀態穩定，橫向干擾小，可獲得較高的測量精度。
適用于起重機、水利等各種行業中軸承座下的張力測試及控制系統。
量程：1~30t

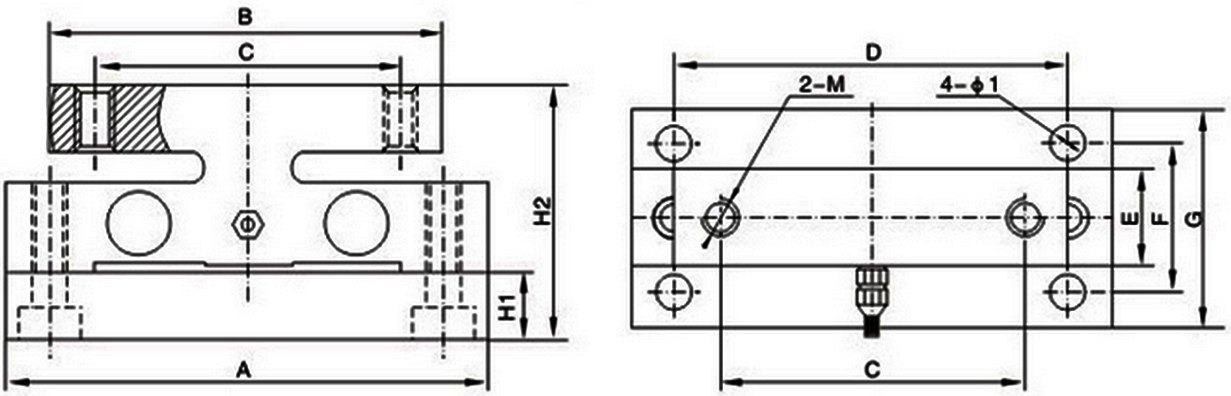

尺寸：
|
量程
|
尺寸
|
|
KN
|
相當于T
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H1
|
H2
|
Φ1
|
M
|
|
10-50
|
1-5
|
220
|
140
|
110
|
186
|
45
|
70
|
100
|
25
|
110
|
Φ13
|
M16
|
|
100
|
10
|
220
|
180
|
120
|
192
|
50
|
128
|
180
|
41
|
134
|
Φ22
|
M20
|
|
200-300
|
20-30
|
240
|
180
|
120
|
192
|
56
|
128
|
180
|
41
|
143
|
Φ22
|
M20
|
技術參數
|
參數
|
技術指標
|
|
靈敏度
|
1~1.5±0.05mV/V
|
|
非線性
|
≤±0.1%F·S
|
|
滯后
|
≤±0.1%F·S
|
|
重復性
|
≤±0.05%F·S
|
|
蠕變（30分鐘）
|
≤±0.05%F·S
|
|
零點輸出
|
≤±1%F·S
|
|
零點溫度系數
|
≤±0.05%F·S/10℃
|
|
靈敏度溫度系數
|
≤±0.05%F·S/10℃
|
|
工作溫度范圍
|
-20℃～+80℃
|
|
輸入電阻
|
750±20Ω
|
|
輸出電阻
|
700±5Ω
|
|
安全過載
|
≤150%F·S
|
|
絕緣電阻
|
≥5000MΩ(50VDC)
|
|
推薦激勵電壓
|
10V-15V
|
|
防護等級
|
IP67
|
|
接線方式
|
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
