3t 5t 10t 20t 30t 50t 60t柱式壓力稱重測力傳感器
型號: YGX-ZYA

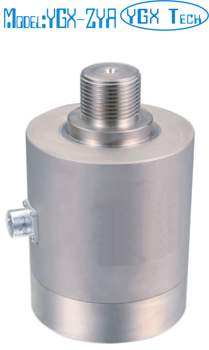

柱式壓力稱重測力傳感器
合金鋼材料
量程: 30，50，100，200，300，500，600KN
( 3, 5, 10, 20, 30, 50, 60T )
尺寸:
尺寸
量程(KN) |
D |
D1 |
D2 |
M |
L |
L1 |
L2 |
H |
M1 |
| 30-100 (3~10T ) |
60 |
28 |
40 |
M16 |
110 |
84 |
59 |
4 |
2-M12/4-M8 |
| 200-300 (20~30T ) (類型 I) |
70 |
48 |
50 |
M30x2 |
131 |
100 |
59 |
7 |
4-M8 |
| 200-300 (20~30T ) (類型II) |
80 |
42 |
65 |
M16 |
95 |
77 |
47 |
3 |
4-M8 |
| 200-300 (20~30T ) (類型III) |
85 |
48 |
60 |
M30x2 |
131 |
100 |
65 |
7 |
4-M12 |
| 500-600 (50~60T ) (類型I) |
90 |
68 |
70 |
M36x2 |
160 |
130 |
74 |
5 |
4-M10 |
| 500-600 (50~60T ) (類型II) |
118 |
68 |
90 |
M36x2 |
160 |
130 |
79 |
5 |
4-M12 |
技術參數
| 綜合精度 |
0.1%F.S. |
| 輸出靈敏度 |
1~1.5 mV / V |
| 非線性 |
≤0.1 % F.S. |
| 重復性 |
≤0.05% F.S. |
| 滯后性 |
≤0.1 % F.S. |
| 溫度靈敏度漂移 |
<0.05 % F.S./10℃ |
| 零點溫度漂移 |
<0.05% F.S./10℃ |
| 輸入電阻 |
380Ω |
| 輸出電阻 |
350Ω |
| 絕緣電阻 |
>2000MΩ |
| 推薦激勵電壓 |
10 VDC |
| 激勵電壓范圍 |
6~12 VDC |
| 工作溫度范圍 |
- 30 ~ 70oC |
| 安全過載 |
120% F.S. |
| 電纜長度 |
3 m |
| 防護等級 |
IP65 |
| 接線方式 |
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
|
|
|
|
