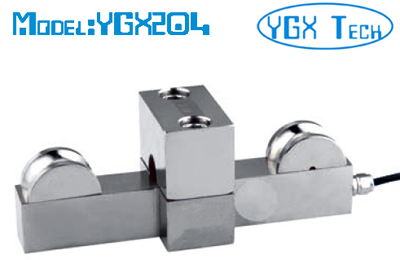

張力傳感器 1T 2T 3.5T 5T 10T 20T 30T 40T
型號: YGX204
特點和用途:
合金鋼材料
安裝方便，操作簡單
主要用于鋼絲繩張力測量
IP66
量程: 1, 2, 3.5, 5, 10, 20, 30, 40T

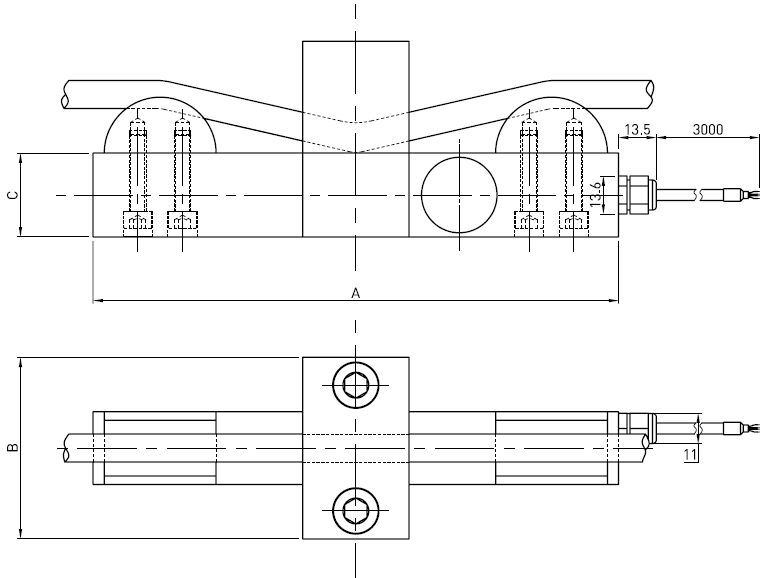

尺寸:
|
鋼絲繩張力
|
量程
|
鋼絲繩直徑
|
A
|
B
|
C
|
材料
|
重量
|
|
1T
|
1T
|
Ø6~14
|
164
|
60
|
28
|
合金鋼
|
1.5kg
|
|
2T
|
1T
|
Ø10~18
|
164
|
60
|
28
|
1.8kg
|
|
3.5T
|
1.8T
|
Ø10~18
|
188
|
65
|
30
|
2.2kg
|
|
5T
|
2.5T
|
Ø16~24
|
182
|
68
|
34
|
2.4kg
|
|
10T
|
5T
|
Ø24~36
|
200
|
80
|
40
|
3.7kg
|
|
20T
|
10T
|
Ø24~36
|
240
|
90
|
45
|
5.9kg
|
|
30~40T
|
15~20T
|
Ø34~48
|
310
|
130
|
52
|
11.2kg
|
技術參數
|
輸出信號
|
4~20mA
0~10V (可選)
|
|
供電電壓
|
12~36VDC
|
|
輸出靈敏度
|
1.0±10% mV/ V
|
|
零點輸出
|
±2% F.S.
|
|
非線性
|
≤0.5% F.S.
|
|
遲滯
|
0.5% F.S.
|
|
重復性
|
0.5% F.S.
|
|
蠕變(30分鐘)
|
0.05% F.S.
|
|
溫度靈敏度漂移
|
0.025% F.S. / 10ºC
|
|
零點溫度漂移
|
0.025% F.S. / 10ºC
|
|
輸入電阻
|
780±10Ω
|
|
輸出電阻
|
700±10Ω
|
|
絕緣電阻
|
≥5000MΩ / 50VDC
|
|
激勵電壓
|
10V
|
|
最大激勵電壓
|
15V
|
|
溫度補償范圍
|
-10~60ºC
|
|
工作溫度范圍
|
-20~80ºC
|
|
安全過載
|
150% F.S.
|
|
極限過載
|
200% F.S.
|
|
電纜尺寸
|
Ø4×3000mm
|
|
防護等級
|
IP66
|
|
連接方式
|
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
|
|
|
|
