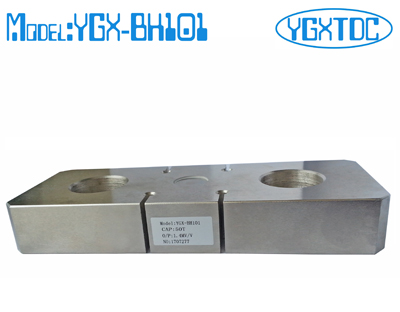

拉力稱重測力傳感器 10T 20T 30T 40T 50T
型號：YGX-BH101
特點和用途:
該傳感器采用柱式S型結構、強度好、穩定性好等特點。
廣泛應用于天車秤、料斗秤等工業自動化過程控制的拉力測量。
量程：1T, 2T, 3T, 5T, 6T, 8T, 10T, 15T, 20T, 25T, 30T, 50T, 100T

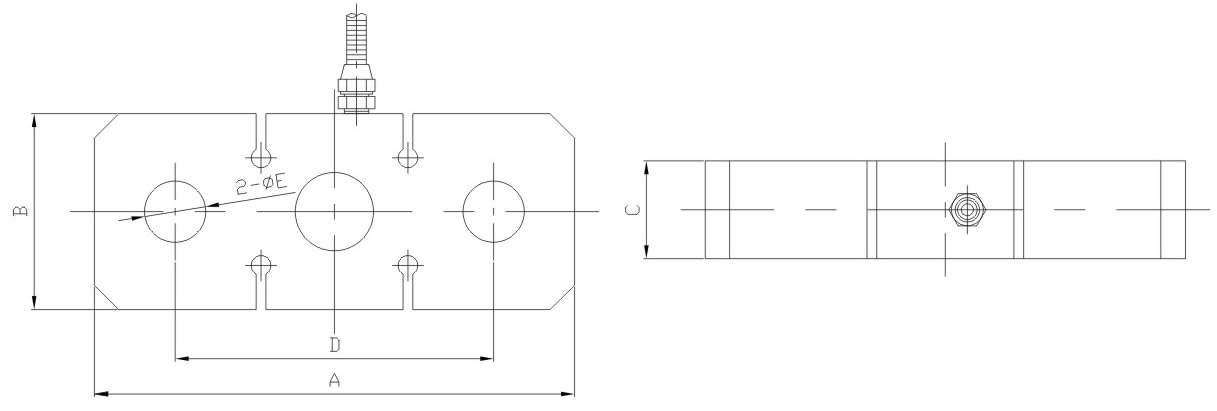

尺寸：
|
量程
|
A
|
B
|
C
|
D
|
2-φE
|
|
1-3t
|
196
|
80
|
30
|
130
|
25
|
|
5-8t
|
196
|
80
|
40
|
130
|
25
|
|
10-15t
20t
|
260
260
|
100
100
|
45
50
|
170
170
|
40
40
|
|
25-30t
|
320
|
120
|
55
|
200
|
50
|
|
50t
|
360
|
120
|
65
|
230
|
60
|
|
100t
|
570
|
230
|
85
|
360
|
96
|
技術參數
|
參數
|
技術指標
|
|
靈敏度
|
2.0±0.05mV/V
|
|
非線性
|
≤±0.03%F·S
|
|
滯后
|
≤±0.03%F·S
|
|
重復性
|
≤±0.03%F·S
|
|
蠕變（30分鐘）
|
≤±0.03%F·S
|
|
零點輸出
|
≤±1%F·S
|
|
零點溫度系數
|
≤±0.03%F·S/10℃
|
|
靈敏度溫度系數
|
≤±0.03%F·S/10℃
|
|
工作溫度范圍
|
-20℃～+80℃
|
|
輸入電阻
|
350±20Ω
|
|
輸出電阻
|
350±5Ω
|
|
安全過載
|
≤150%F·S
|
|
絕緣電阻
|
≥5000MΩ(50VDC)
|
|
推薦激勵電壓
|
24V
|
|
防護等級
|
IP67
|
|
接線方式
|
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
|
