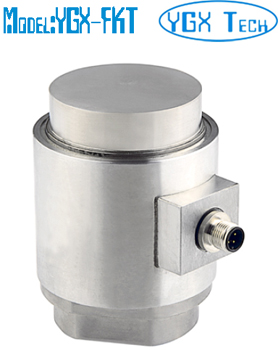

壓式稱重傳感器 5T 10T 20T 30T 40T 50T
型號: YGX-FKT
特點和用途:
合金鋼制傳感器，激光焊封。雙球面承壓測力更準確。
安裝簡單。
用于汽車衡、地磅、料倉等工業稱重系統。
量程: 5T, 10T, 20T, 30T,40T,50T
重量： 4.3kg
受力方向
尺寸 (mm):
特點和用途:
合金鋼制傳感器，激光焊封。雙球面承壓測力更準確。
安裝簡單。
用于汽車衡、地磅、料倉等工業稱重系統。
量程: 5T, 10T, 20T, 30T,40T,50T
重量： 4.3kg
受力方向
尺寸 (mm):
技術參數
| 輸出靈敏度 |
2.0±1%mV/V
3.0±1%mV/V (可選)
|
| 零點輸出 | ±1 % F.S. |
| 非線性 | 0.05% F.S. |
| 滯后 | 0.05% F.S. |
| 重復性 | 0.05% F.S. |
| 蠕變 (30分鐘) | 0.05% F.S. |
| 溫度靈敏度漂移 | 0.03 % F.S. / 10ºC |
| 零點溫度漂移 | 0.03 % F.S. / 10ºC |
| 輸入電阻 | 385±10Ω |
| 輸出電阻 | 350±5Ω |
| 絕緣電阻 | ≥5000MΩ/100VDC |
| 激勵電壓 | 10 V |
| 最大激勵電壓 | 15 V |
| 溫度補償范圍 | - 10 ~ 60 ºC |
| 工作溫度范圍 | - 20 ~ 80ºC |
| 安全超載 | 150% F.S. |
| 極限超載 | 200 % F.S. |
| 電纜線尺寸 | M12×1-5P |
| 防護等級 | IP67 |
| 連接方式 |
Pin1 input(+) Pin2 input(-)
Pin3 output(-)
Pin4 output(M +)
Pin5 Shield
|
