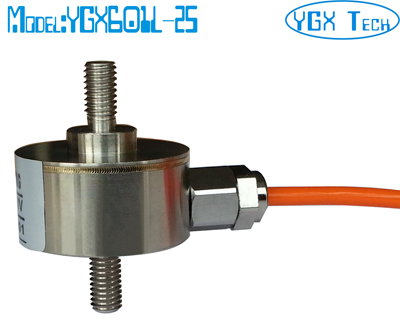

微型拉壓測力傳感器 5KG 10KG 15KG 20KG 30KG 50KG 60KG 100KG
型號: YGX601L-25
特點和用途:
不銹鋼材料，形變量小，采用金屬箔式應變片技術。
拉壓雙向。
主要用于推拉力計，料斗秤，工業測量系統。
量程: 5, 10, 15, 20, 30, 50, 60, 100KG
受力方向
尺寸:
特點和用途:
不銹鋼材料，形變量小，采用金屬箔式應變片技術。
拉壓雙向。
主要用于推拉力計，料斗秤，工業測量系統。
量程: 5, 10, 15, 20, 30, 50, 60, 100KG
受力方向
尺寸:
|
尺寸
量程
|
M
|
材料
|
重量
|
| 5,10,15,20,30,50 |
M5
|
不銹鋼
|
0.1kg
|
| 60,100 |
M6
|
技術參數
|
輸出靈敏度
|
1.5 ± 10% mV / V
|
|
零點輸出
|
± 2 % F.S.
|
|
非線性
|
0.25 % F.S.
|
|
滯后
|
0.25 % F.S.
|
|
重復性
|
0.25% F.S.
|
|
蠕變 (30分鐘)
|
0.25 % F.S.
|
|
溫度靈敏度漂移
|
0.05 % F.S. / 10ºC
|
|
零點溫度漂移
|
0.05 % F.S. / 10ºC
|
|
輸入電阻
|
700±30Ω
|
|
輸出電阻
|
700±5Ω
|
|
絕緣電阻
|
≥5000MΩ/100VDC
|
|
激勵電壓
|
10 V
|
|
最大激勵電壓
|
15 V
|
|
溫度補償范圍
|
- 10 ~ 60 ºC
|
|
工作溫度范圍
|
- 20 ~ 80ºC
|
|
安全超載
|
120% F.S.
|
|
極限超載
|
200 % F.S.
|
|
電纜線尺寸
|
Ø3×1500 mm
|
|
防護等級
|
IP65
|
|
連接方式
|
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
