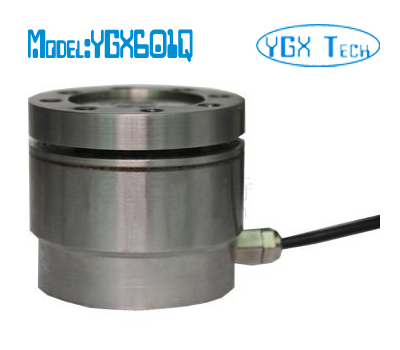

拉壓力傳感器 0.5KN 10KN 50KN100KN
型號: YGX601Q
特點和用途:
不銹鋼材料，堅固耐用，采用金屬箔式應變片技術。
拉壓雙向。
主要用于壓縮力測量系統。
量程: 0.5-100KN
受力方向
尺寸:
技術參數
特點和用途:
不銹鋼材料，堅固耐用，采用金屬箔式應變片技術。
拉壓雙向。
主要用于壓縮力測量系統。
量程: 0.5-100KN
受力方向
尺寸:
|
尺寸 (mm) 量程 (KN) |
A |
B |
C |
D |
E |
F |
G |
H |
K |
M |
材料 |
重量 |
|
0.5,1,2,3,5,10 |
54 |
50 |
34 |
8.5 |
5 |
13 |
47 |
5.5 |
42 |
M5(8x) |
不銹鋼 |
0.8kg |
|
20,30,50,100 |
95 |
90 |
55 |
15 |
5.5 |
20 |
72 |
11 |
70 |
M10(16x) |
2kg |
技術參數
|
輸出靈敏度 |
1.0 ± 10% mV / V |
|
零點輸出 |
± 2 % F.S. |
|
非線性 |
≤0.5 % F.S. |
|
滯后 |
0.1 % F.S. |
|
重復性 |
0.1 % F.S. |
|
蠕變 (30分鐘) |
0.1 % F.S. |
|
溫度靈敏度漂移 |
0.05 % F.S. / 10ºC |
|
零點溫度漂移 |
0.05 % F.S. / 10ºC |
|
輸入電阻 |
780±10Ω |
|
輸出電阻 |
700±5Ω |
|
絕緣電阻 |
≥5000MΩ/100VDC |
|
激勵電壓 |
10 V |
|
最大激勵電壓 |
15 V |
|
溫度補償范圍 |
- 10 ~ 60 ºC |
|
工作溫度范圍 |
- 30 ~ 70ºC |
|
安全超載 |
150% F.S. |
|
極限超載 |
200 % F.S. |
|
電纜線尺寸 |
Ø3×2000 mm |
|
防護等級 |
IP67 |
|
連接方式 |
輸入: 紅 (+) 黑 (-) ; 輸出: 綠 (+) 白 (-) |
