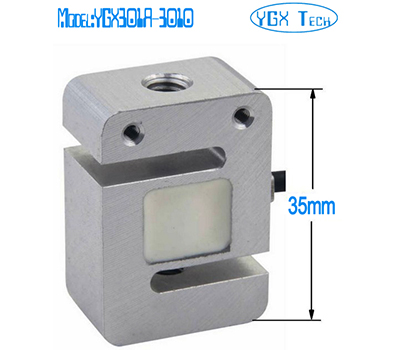

微型拉壓力傳感器 1kg 2kg 3kg 5kg 10kg 15kg 20kg 30kg 50kg
型號: YGX301A-3010
特點和用途:
鋁合金或合金鋼結構，采用金屬箔式應變片技術。
拉壓雙向。
用于推拉力計，料斗秤，工業測量系統。
量程: 1kg, 2kg, 3kg, 5kg, 10kg, 15kg, 20kg, 30kg, 50kg
受力方向
尺寸:
特點和用途:
鋁合金或合金鋼結構，采用金屬箔式應變片技術。
拉壓雙向。
用于推拉力計，料斗秤，工業測量系統。
量程: 1kg, 2kg, 3kg, 5kg, 10kg, 15kg, 20kg, 30kg, 50kg
受力方向
尺寸:
|
量程
|
材料
|
重量
|
|
1,2,3,5,10,15,20,50kg
|
鋁合金
合金鋼(可選)
|
0.1kg
|
技術參數
|
輸出靈敏度 |
2.0 ± 10% mV / V |
|
零點輸出 |
± 2 % F.S. |
|
非線性 |
0.05 % F.S. |
|
滯后 |
0.05 % F.S. |
|
重復性 |
0.05% F.S. |
|
蠕變 (30分鐘) |
0.05 % F.S. |
|
溫度靈敏度漂移 |
0.025 % F.S. / 10ºC |
|
零點溫度漂移 |
0.025 % F.S. / 10ºC |
|
輸入電阻 |
410±10Ω 385±10Ω(合金鋼) |
|
輸出電阻 |
350±5Ω |
|
絕緣電阻 |
≥5000MΩ/100VDC |
|
激勵電壓 |
5 V |
|
最大激勵電壓 |
15 V |
|
溫度補償范圍 |
- 10 ~ 60 ºC |
|
工作溫度范圍 |
- 20 ~ 80ºC |
|
安全超載 |
120% F.S. |
|
極限超載 |
200 % F.S. |
|
電纜線尺寸 |
Ø3×1500 mm |
|
防護等級 |
IP65 |
|
連接方式 |
輸入: 紅 (+) 黑 (-) ; 輸出: 綠 (+) 白 (-) |
