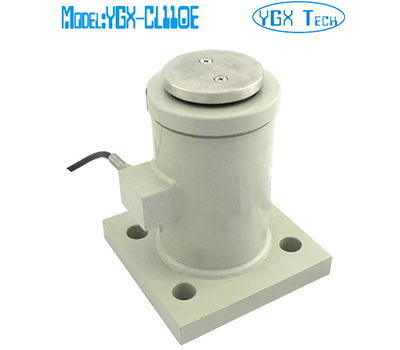

柱式稱重傳感器 10T 20T 30T 40T 50T
型號: YGX-CL110E
特點和用途:
傳感器彈性體采用合金鋼材質；膠密封或焊接密封處理 ，表面鍍鎳，防水，防腐蝕，防護等級達到IP66 & IP68。
廣泛應用于工業過程力的控制、配料控制系統及檢測設備等各種稱重測力設備。
量程: 10T,20T,30T,40T,50T
尺寸 (mm):
安裝方式：
特點和用途:
傳感器彈性體采用合金鋼材質；膠密封或焊接密封處理 ，表面鍍鎳，防水，防腐蝕，防護等級達到IP66 & IP68。
廣泛應用于工業過程力的控制、配料控制系統及檢測設備等各種稱重測力設備。
量程: 10T,20T,30T,40T,50T
尺寸 (mm):
技術規格 (模擬信號)
|
準確度等級
|
|
C2
|
C3
|
|
最大檢定分度數
|
n max
|
2000
|
3000
|
|
最小檢定分度值
|
V min
|
Emax/5000
|
Emax/10000
|
|
綜合誤差
|
%FS
|
≤±0.030
|
≤±0.020
|
|
蠕變
|
%F.S/30min
|
≤±0.023
|
≤±0.016
|
|
靈敏度溫度影響
|
%F.S/10℃
|
≤±0.017
|
≤±0.011
|
|
零點溫度影響
|
%F.S/10℃
|
≤±0.023
|
≤±0.015
|
|
輸出
|
mV/V
|
2±0.002
|
|
|
輸入阻抗(
|
Ω
|
700±5
|
|
|
輸出阻抗
|
Ω
|
700±5
|
|
|
絕緣電阻(
|
MΩ
|
≥5000(100VDC)
|
|
|
零點輸出
|
%FS
|
±1.0
|
|
|
溫度補償范圍
|
℃
|
-10～+40
|
|
|
工作溫度范圍
|
℃
|
-30～+70
|
|
|
推薦激勵電壓
|
V
|
5～12DC
|
|
|
最大激勵電壓
|
V
|
18DC
|
|
|
安全過載范圍
|
%FS
|
150%
|
|
|
極限過載范圍
|
%FS
|
200%
|
|
|
防護等級
|
|
IP68
|
|
|
備注：采用四芯屏蔽電纜，規格：φ5×12000mm，如有特殊需要，可根據客戶要求提供！
|
|||
|
接線方式
|
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
||
安裝方式：
不增加成本，地磅立增7大賣點！
1、超強抗沖擊壓力（柱式與橋式工作原理的最大區別點）。
2、可在水中使用（全封閉結構，10米水下可工作）
3、可在各種粉塵、沙塵等惡略環境下工作（球頭不外露）
4、可在嚴寒結冰環境工作。（傳感器全密封，球頭不會結冰）
5、秤體無限位也可承受側向沖擊（傳感器自帶復位功能）
6、長期精度穩定時間提升一倍（因為無硬球形壓頭所導致的壓痕產生，長 期精度變化很少）
7、與現有市場的地磅傳感器具有可兼容的安裝尺寸，維修方便，并且對安 裝要求降低（傳感器安裝時對中心的對中要求降低，可允許側向5毫米的 中心偏移而不影響精度）
