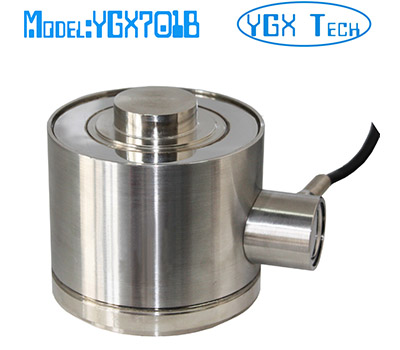

柱式稱重傳感器5t 10t 20t 45t 90t
型號: YGX701B
特點和用途:
安裝簡單
合金鋼材料，激光焊封，IP68
用于汽車衡、地磅、料倉等工業(yè)稱重系統
量程: 5 ~20,45, 90t
尺寸(mm):
特點和用途:
安裝簡單
合金鋼材料，激光焊封，IP68
用于汽車衡、地磅、料倉等工業(yè)稱重系統
量程: 5 ~20,45, 90t
尺寸(mm):
|
尺寸(mm)
量程 (t)
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
M
|
材料
|
重量
|
||
|
mm
|
DP
|
|||||||||||
|
5-20
|
73
|
82.6
|
32.5
|
152
|
64
|
10
|
31.8
|
M12X1.75
|
10
|
合金鋼
|
4.5kg
|
|
|
45
|
105
|
127
|
54.6
|
152
|
86
|
13
|
59
|
M18X1.75
|
14
|
6.4kg
|
||
|
90
|
152
|
152
|
92
|
432
|
108
|
26
|
80
|
M20X1.5
|
19
|
7.5kg
|
||
技術參數
|
輸出靈敏度 |
2.0±1% mV / V |
|
零點輸出 |
± 1 % F.S. |
|
非線性 |
≤0.1 % F.S. |
|
滯后 |
≤0.1 % F.S. |
|
重復性 |
0.02% F.S. |
|
蠕變 (30分鐘) |
0.05 % F.S. |
|
溫度靈敏度漂移 |
0.05 % F.S. / 10ºC |
|
零點溫度漂移 |
0.02 % F.S. / 10ºC |
|
輸入電阻 |
780 ± 10Ω |
|
輸出電阻 |
700 ± 5Ω |
|
絕緣電阻 |
≥5000MΩ/100VDC |
|
激勵電壓 |
10V |
|
最大激勵電壓 |
15V |
|
溫度補償范圍 |
- 10 ~ 60 ºC |
|
工作溫度范圍 |
- 20 ~ 80ºC |
|
安全超載 |
150% F.S. |
|
極限超載 |
200 % F.S. |
|
電纜線尺寸 |
Ø5×12000 mm |
|
防護等級 |
IP68 |
|
連接方式 |
輸入: 紅 (+) 黑 (-) ; 輸出: 綠 (+) 白 (-) |
