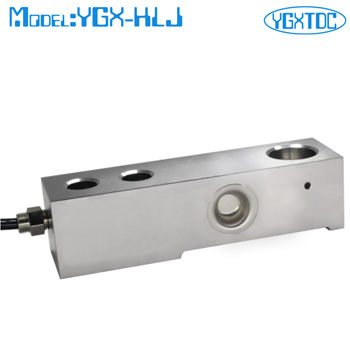

型號: YGX-HLJ
特點和用途:
1.穩定性高
2.結構高度低
3.·綜合精度高
4.抗干擾信號穩定
5.優質合金鋼鍍鎳
6.廣泛應用于電子皮帶秤、包裝秤、灌裝秤等稱重設備中。以及自動化設備領域和測試領域。
量程: 0.25T, 0.5T, 1T, 2T, 3T, 5T

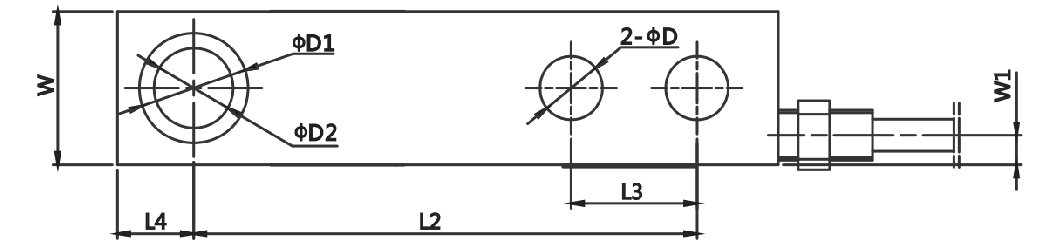

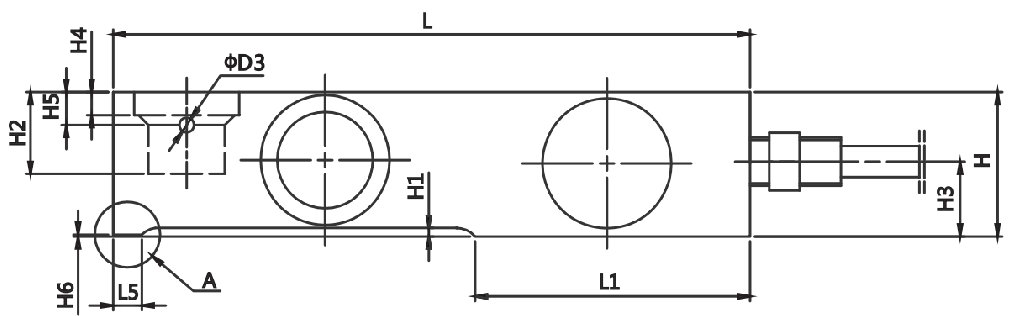

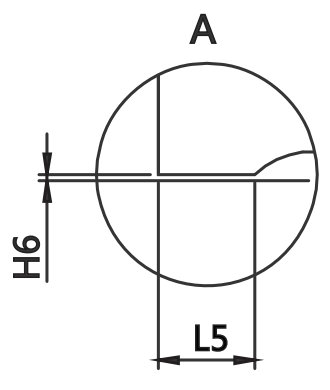

尺寸:
|
量程
|
D
|
D1
|
D2
|
D3
|
H
|
H1
|
H2
|
H3
|
H4
|
H5
|
H6
|
L
|
L1
|
L2
|
L3
|
L4
|
L5
|
W
|
W1
|
|
0.25/
0.5/1T
|
12.7
|
22
|
15.9
|
3.1
|
30
|
1.9
|
17
|
15.9
|
4.7
|
7.7
|
0.38
|
133.4
|
57.6
|
101.6
|
25.4
|
15.4
|
6.4
|
30.7
|
5.2
|
|
2T
|
12.7
|
22
|
15.9
|
3.1
|
36.6
|
2.8
|
23
|
19.6
|
9.5
|
11.7
|
0.82
|
136.7
|
57.9
|
101.6
|
25.4
|
18.4
|
6.4
|
36.8
|
6
|
|
3T
|
15
|
22
|
15.9
|
-
|
36.6
|
1.2
|
23
|
19.6
|
9.5
|
11.7
|
-
|
139.7
|
57.9
|
104.6
|
25.4
|
18.4
|
-
|
39
|
6
|
|
5T
|
19
|
34.9
|
22.2
|
3.1
|
43
|
2
|
29.4
|
22.5
|
11
|
11.7
|
-
|
171.5
|
73.8
|
133.3
|
38.1
|
21.5
|
-
|
42.9
|
6
|
|

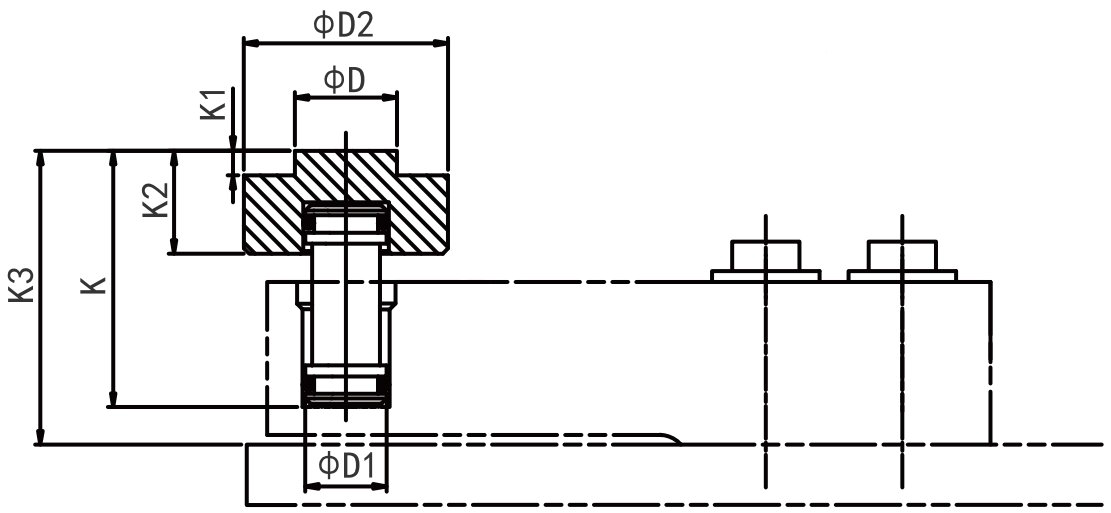

量程
|
K
|
K1
|
K2
|
K3
|
D
|
D1
|
D2
|
|
0.25-3T
|
47.8
|
4.2
|
19.0
|
61
|
19.0
|
15.2
|
38.0
|
|
2T
|
114.4
|
6.0
|
20.5
|
128.0
|
34.7
|
21.5
|
44.5
|
技術參數:
|
靈敏度
|
2.0±0.05mV/V
|
|
非線性
|
±0.03%F·S
|
|
滯后
|
±0.03%F·S
|
|
重復性
|
±0.02%F·S
|
|
蠕變（30分鐘）
|
±0.03%F·S
|
|
零點輸出
|
±1%F·S
|
|
零點溫度系數
|
≤±0.03%F·S/10℃
|
|
靈敏度溫度系數
|
≤±0.05%F·S/10℃
|
|
響應頻率
|
1KHz
|
|
工作溫度范圍
|
-20℃～+80℃
|
|
輸入電阻
|
350Ω
|
|
輸出電阻
|
350Ω
|
|
安全過載
|
≤150%F·S
|
|
極限過載
|
200%
|
|
絕緣電阻
|
≥5000MΩ(100VDC)
|
|
推薦激勵電壓
|
5V-15V
|
|
線纜極限拉力
|
98N
|
|
接線方式
|
紅: + 激勵電壓 黑: - 激勵電壓
綠: + 信號 白: - 信號
|
1）可提供高溫傳感器，最高工作溫度為150℃。
2）可提供高阻抗傳感器，輸出阻抗1000Ω。
