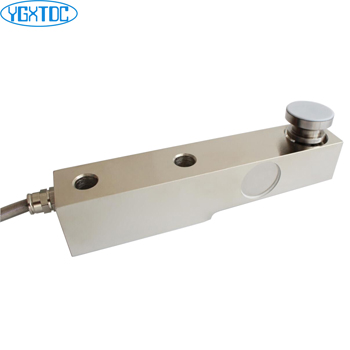

型號:YGX-D302
特點和用途:
該傳感器彈性體采用剪切或彎曲懸臂梁結構,一端固定,一段受力,外形高度低,結構強度高,可用于各種拉伸力和壓宿力的承載和測量。具有:防塵密封、量程范圍廣、精度高、性能穩定可靠、安裝使用方便等特點。
適用于電子稱、衡器等各種測力、稱重的工業自動化測量控制系統。
量程: 0.5T-25T
尺寸:
型號:YGX-D302
特點和用途:
該傳感器彈性體采用剪切或彎曲懸臂梁結構,一端固定,一段受力,外形高度低,結構強度高,可用于各種拉伸力和壓宿力的承載和測量。具有:防塵密封、量程范圍廣、精度高、性能穩定可靠、安裝使用方便等特點。
適用于電子稱、衡器等各種測力、稱重的工業自動化測量控制系統。
量程: 0.5T-25T

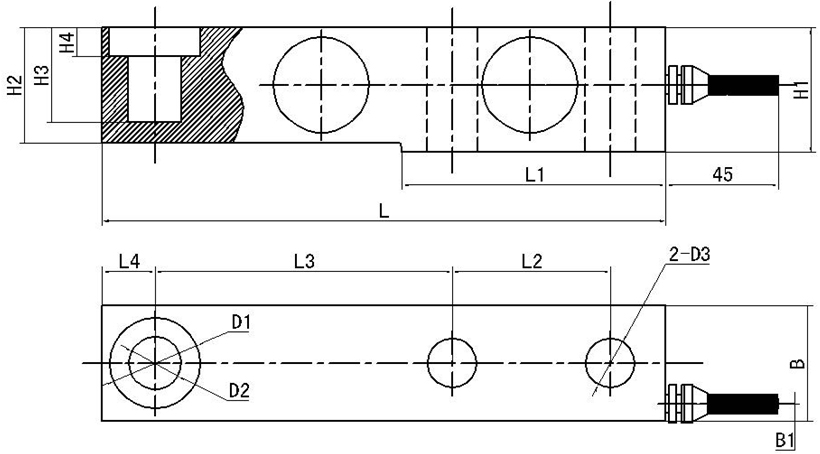

尺寸:

量程
|
L
|
L1
|
L2
|
L3
|
L4
|
H1
|
H2/B
|
B1
|
H3
|
H4
|
D1
|
D2
|
D3
|
0.5,1,2,3T
|
203
|
95
|
64
|
98
|
22
|
43
|
36.6
|
7
|
30.5
|
8
|
φ32
|
φ16
|
φ13
|
5, 7.5T
|
235
|
110
|
66
|
124
|
22
|
52
|
48
|
7
|
30
|
12
|
φ38
|
φ22
|
φ21
|
10T
|
279
|
133
|
82
|
140
|
32
|
67
|
60
|
8.5
|
20
|
8.5
|
φ48
|
φ32
|
φ28
|
15,20,25T
|
318
|
153
|
89
|
159
|
38
|
82.5
|
70
|
9.5
|
24
|
9.5
|
φ54
|
φ38
|
φ34
|
技術參數
參數
|
技術指標
|
靈敏度
|
2.0±0.05mV/V
|
非線性
|
≤±0.03%F·S
|
滯后
|
≤±0.03%F·S
|
重復性
|
≤±0.02%F·S
|
蠕變(30分鐘)
|
≤±0.03%F·S
|
零點輸出
|
≤±1%F·S
|
零點溫度系數
|
≤±0.03%F·S/10℃
|
靈敏度溫度系數
|
≤±0.03%F·S/10℃
|
工作溫度范圍
|
-20℃~+80℃
|
輸入電阻
|
350±20Ω
|
輸出電阻
|
350±5Ω
|
安全過載
|
≤150%F·S
|
絕緣電阻
|
≥5000MΩ(50VDC)
|
推薦激勵電壓
|
10V-15V
|
防護等級
|
IP67
|
接線方式
|
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
