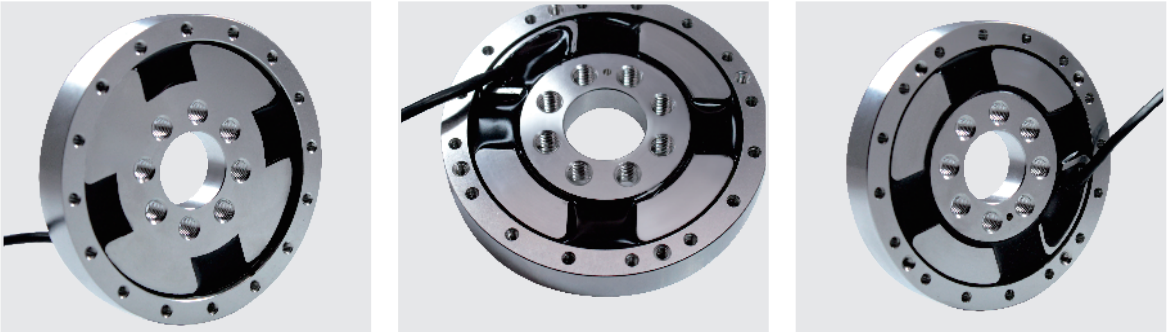

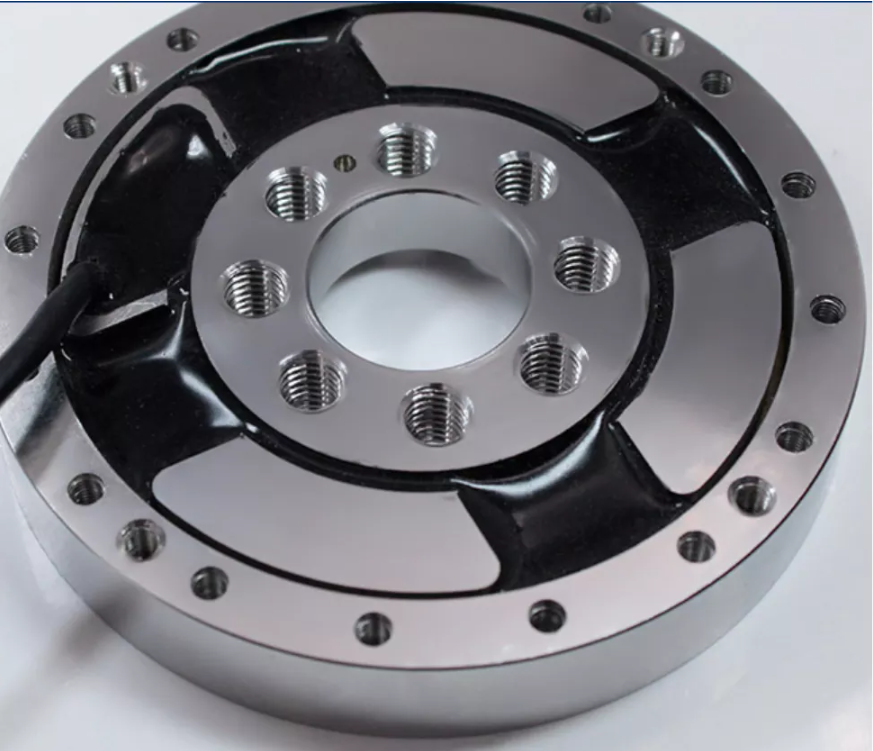

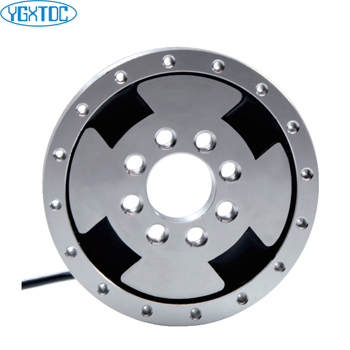

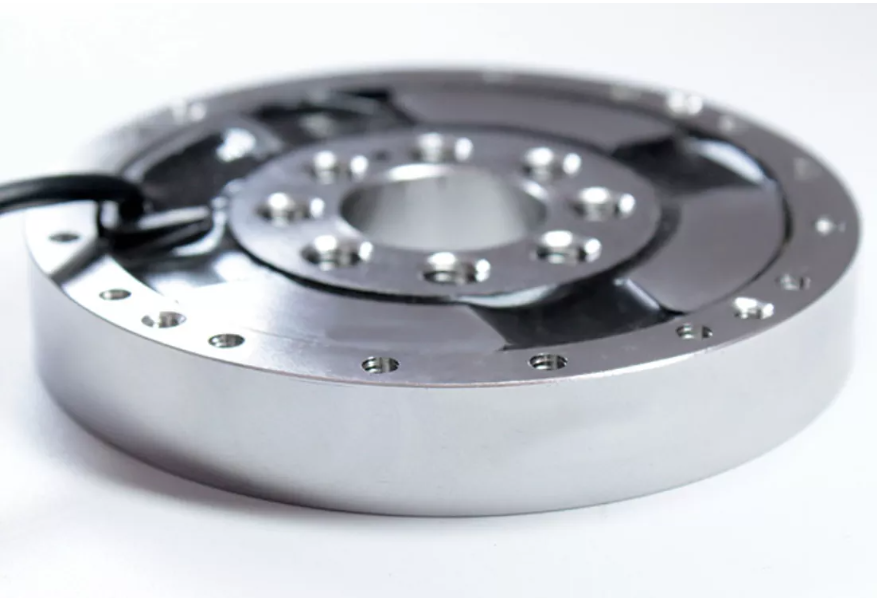

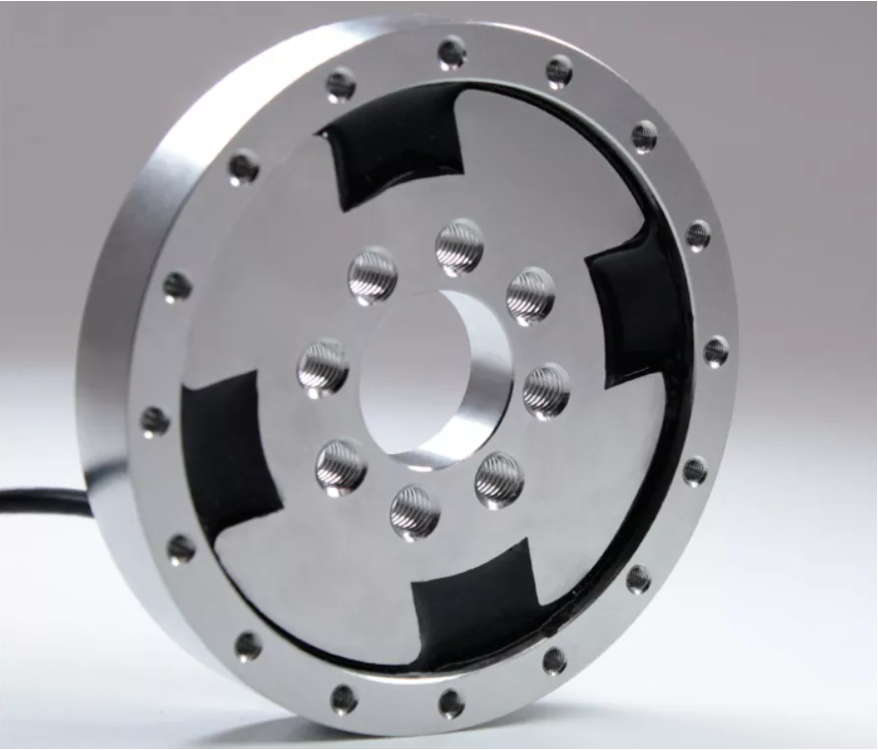

型號: YGX-TQJ105 關節扭矩傳感器
特點和用途:
結構緊湊便于安裝，防護等級:IP65,用于靜態,非連 續旋轉的扭矩值測量。

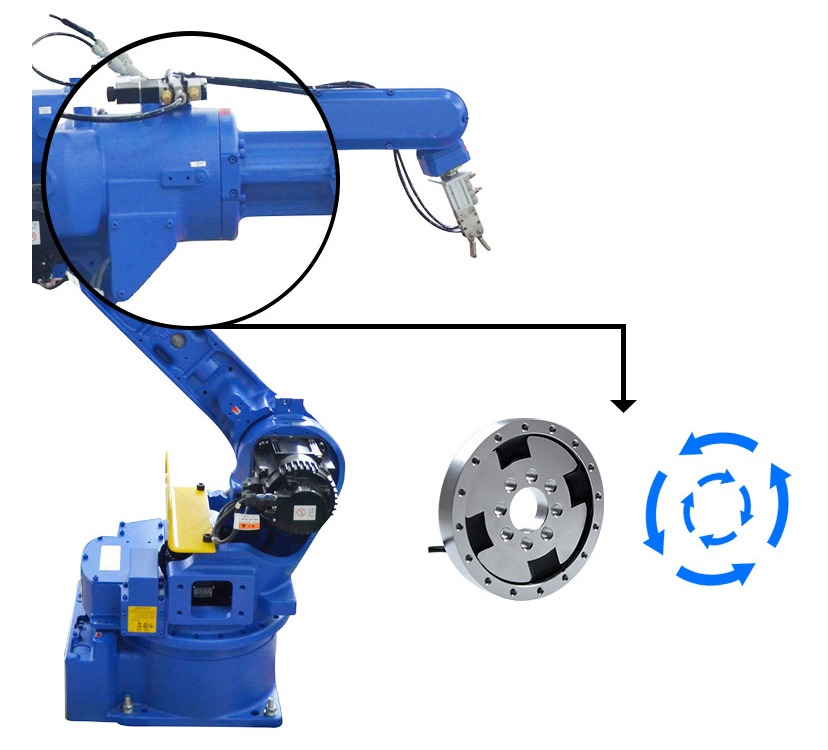

機械臂關節扭矩測力，受力檢測，力值分析測試儀等扭矩力測試儀器以及自動化設備領域和測試領域。
量程: 20Nm 30Nm 50Nm 100Nm 200Nm

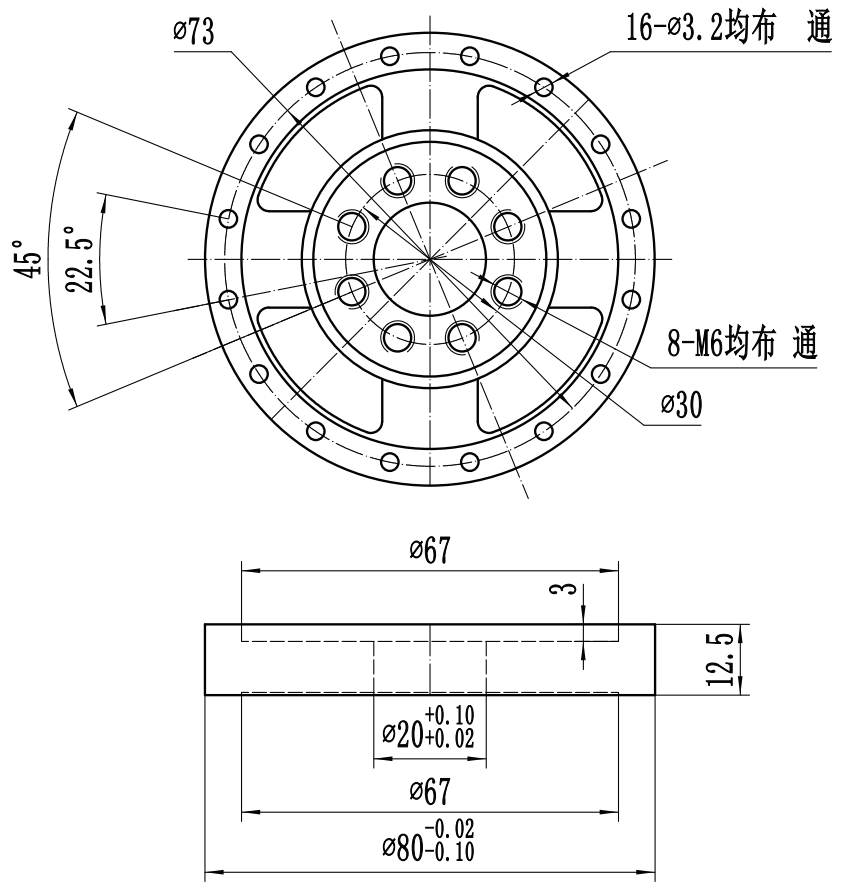

尺寸:
技術規格
|
輸出
|
2.0 mV / V
|
|
零點輸出
|
±2%F.S
|
|
非線性
|
0.2% F.S.
|
|
滯后性
|
0.1% F.S.
|
|
重復性
|
0.1% F.S.
|
|
蠕變
|
0.1% F.S/30分鐘
|
|
溫度靈敏度漂移
|
0.1% F.S. / 10℃
|
|
零點溫度漂移
|
0.1% F.S. / 10℃
|
|
響應頻率
|
10KHz
|
|
輸入電阻
|
350±10Ω
|
|
輸出電阻
|
350±5Ω
|
|
絕緣電阻
|
≥5000 MΩ/100VDC
|
|
激勵電壓
|
5-15VDC
|
|
工作溫度范圍
|
-20 ~ 80℃
|
|
安全過載
|
150%F.S
|
|
極限過載
|
200% F.S.
|
|
線纜規格
|
Ø3×2m
|
|
線纜極限拉力
|
10kg
|
|
接線方式
|
輸入: 紅(+) 黑(-); 輸出: 綠(+) 白(-);
|
|
材質
|
鋁合金 / 合金鋼
|
|
TEDS
|
可選
|
|
定制
|
歡迎定制
|
