型號: YGX-ST33 400N 六維力傳感器—工業機器人專用配套
產品特點
1.專為工業機器人設計的六維力傳感器；
2.一體化數字式設計，內部集成信號采集處理模塊，可直接輸出力值/力矩值；
3.超大扭矩測量范圍，尤其適合用作工業機器人腕力傳感器；
4.結構解耦設計，維間耦合?。?/span>
5.支持485/CAN/ USB/ 以太網UDP通訊，支持模擬輸出；
6.高性價比的力控解決方案.
量程：
|
量程
|
分辨率
|
非線性
|
遲滯
|
尺寸
|
|
Fx/Fy/Fz :200/200/400N
Mx/My/Mz :20/20/20Nm
|
Fx/Fy/Fz :0.2N
Mx/My/Mz : 0.02Nm
|
＜0.08%
|
＜0.1%
|
直徑:91mm
高度:36.6mm
|
|
Fx/Fy/Fz :300/300/600N
Mx/My/Mz :30/30/30Nm
|
Fx/Fy/Fz :0.2N
Mx/My/Mz : 0.02Nm
|
＜0.1%
|
＜0.1%
|
直徑:91mm
高度:36.6mm
|
|
Fx/Fy/Fz :400/400/800N
Mx/My/Mz :40/40/40Nm
|
Fx/Fy/Fz :0.2N
Mx/My/Mz : 0.02Nm
|
＜0.1%
|
＜0.2%
|
直徑:90mm
高度:37.8 mm
|
|
Fx/Fy/Fz :1600/1600/3200N
Mx/My/Mz :200/200/200Nm
|
Fx/Fy/Fz:1.6N/1.6N/3.2N
Mx/My/Mz : 0.2Nm
|
＜0.5%
|
＜0.8%
|
直徑:90mm
高度:39.4mm
|
|
Fx/Fy/Fz :2500/2500/5000N
Mx/My/Mz :300/300/300Nm
|
Fx/Fy/Fz :2.5N2.5N/5N
Mx/My/Mz : 0.3Nm
|
＜0.6%
|
＜1%
|
直徑:90mm
高度:39.4mm
|

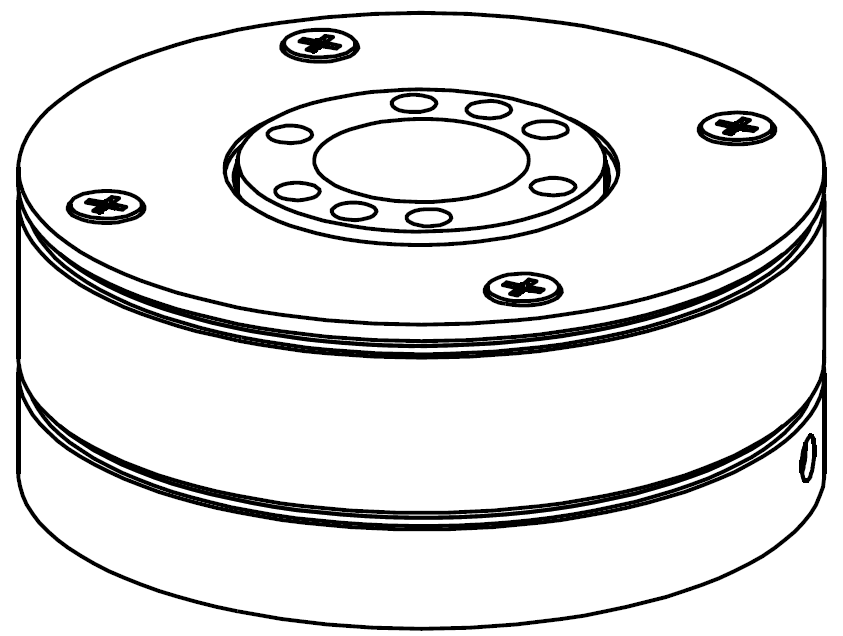

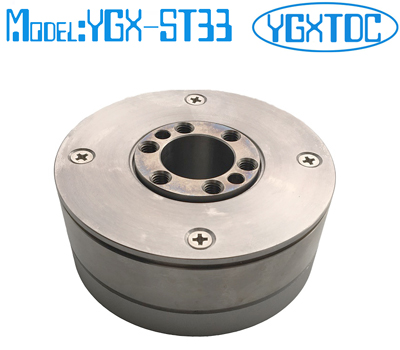

產品圖片：
技術參數
|
量程
|
Fx/Fy/Fz :200N /200N /400N
Mx/My/Mz :20Nm/20Nm/20Nm
|
|
分辨率
|
Fx/Fy/Fz :0.2/0.2/0.2N
Mx/My/Mz : 0.02/0.02/0.02Nm
|
|
非線性
|
＜0.08%
|
|
遲滯
|
＜0.1%
|
|
激勵電壓
|
5V
|
|
工作溫度
|
-10 ~ +40℃
|
|
輸出電壓(mv/v)
|
解耦
|
|
橋路電阻
|
350±1Ω
|
|
過載范圍
|
200%
|
|
防護等級
|
IP65
|
|
重量
|
0.66kg
|
|
外形尺寸
|
直徑：90mm 高度：37.8mm
|
應用領域

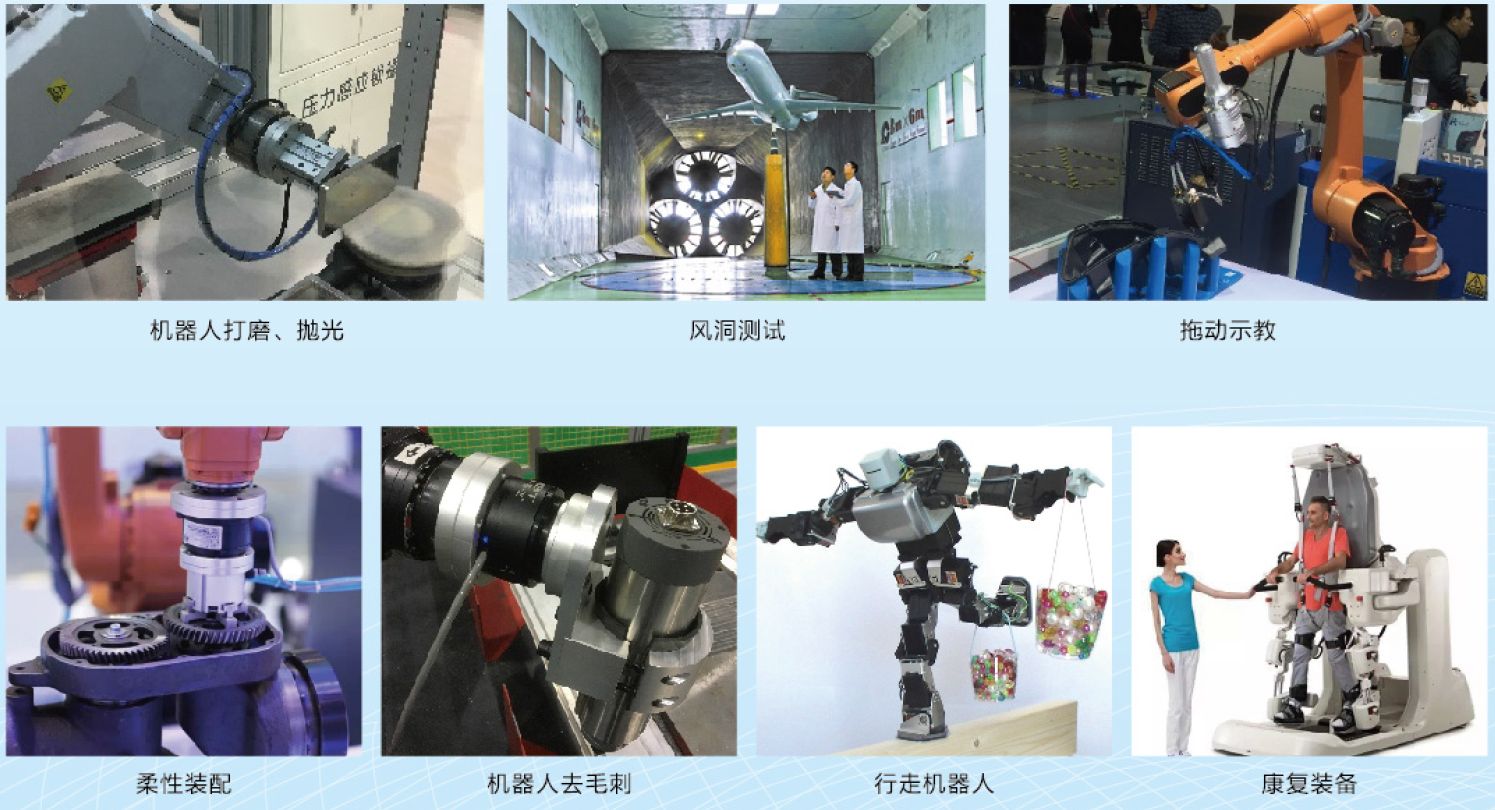

典型應用
