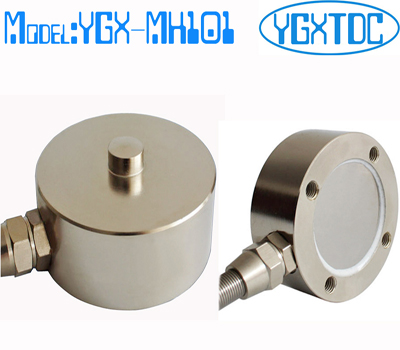

型號：YGX-MH101
特點和用途:
該傳感器采用平膜片感壓，外殼和膜片一體結構，體積小、性能穩定可靠。
適用于各種測力稱重的工業自動化測量控制系統。
量程：50kg~15T

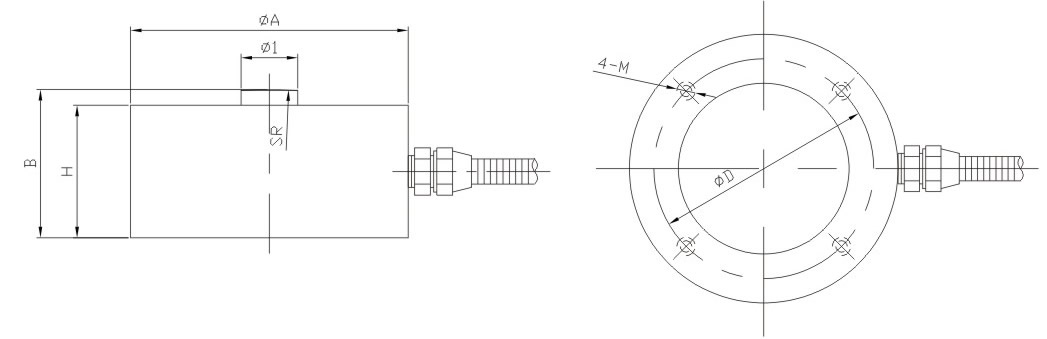

尺寸：
|
尺寸
量程
|
ØA
|
B
|
H
|
Ø1
|
ØD
|
4-M
|
SR
|
|
50kg-5T
|
51
|
25
|
20
|
10
|
42
|
M5
|
SR50
|
|
6-15T
|
88
|
47
|
42
|
18
|
72
|
M6
|
SR150
|
技術參數
|
參數
|
技術指標
|
|
靈敏度
|
1.0~1.5±0.05mV/V
|
|
非線性
|
≤±0.3%F·S
|
|
滯后
|
≤±0.3%F·S
|
|
重復性
|
≤±0.3%F·S
|
|
蠕變（30分鐘）
|
≤±0.1%F·S
|
|
零點輸出
|
≤±1%F·S
|
|
零點溫度系數
|
≤±0.1%F·S/10℃
|
|
靈敏度溫度系數
|
≤±0.1%F·S/10℃
|
|
工作溫度范圍
|
-20℃～+80℃
|
|
輸入電阻
|
350±20Ω
|
|
輸出電阻
|
350±5Ω
|
|
安全過載
|
≤150%F·S
|
|
絕緣電阻
|
≥2000MΩ(50VDC)
|
|
推薦激勵電壓
|
10V-15V
|
|
防護等級
|
IP65
|
|
接線方式
|
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
