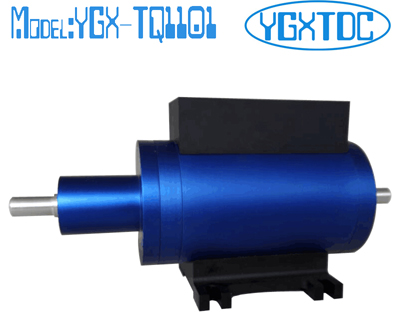

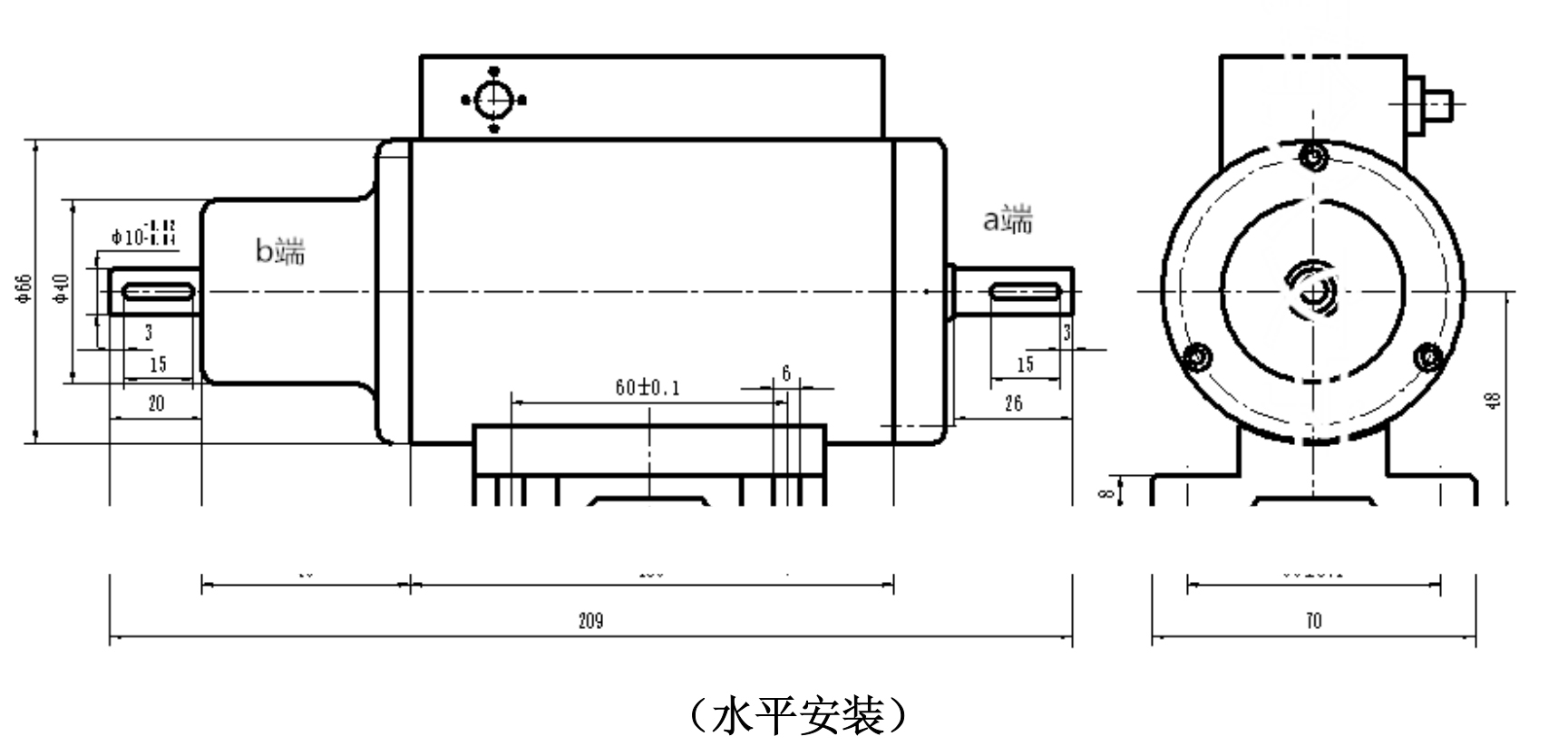

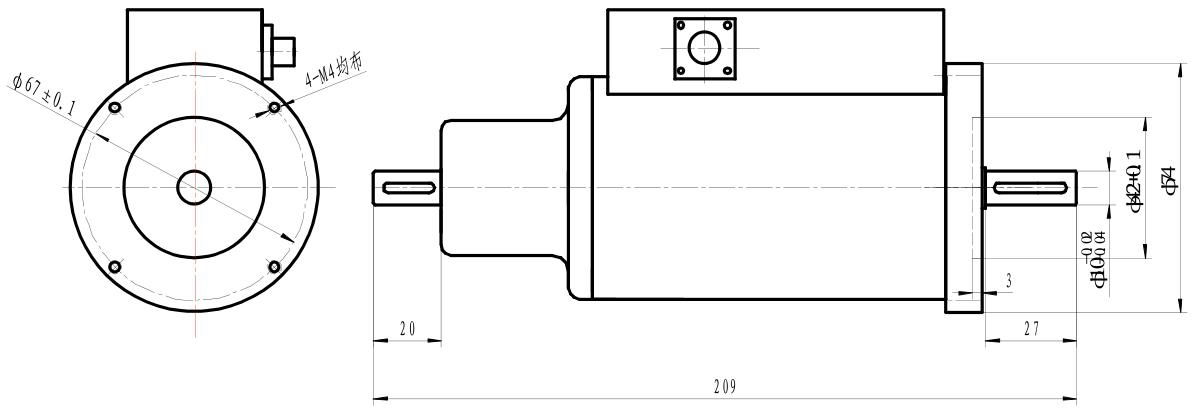

（軸向安裝）
注：圖紙可以通過放大顯示比例看清楚
五、使用注意：
1.接線必須正確;
2.±15V的范圍:不得低于± 14.5V 不得高于± 15.5V ;
3.信號線輸出不得對地,對電源短路,輸出電流不大于10mA;
4.屏蔽電纜線的屏蔽層必須與±15V電源的公共端（電源地）連接。
5.本傳感器彈性體非常精小，嚴格限制過載，過載范圍≤20%，否則極易損壞。
6.使用中如有疑問請及時與本公司聯系,保修期之內不得自行拆卸。
六、常用信號類型及配套產品
1.直接將扭矩頻率信號送給計算機或PLD進行處理；
2.配套XSM扭矩顯示儀，直接顯示扭矩值；
3.配套YGX-TQ1101系列扭矩轉速功率儀直接顯示扭矩、轉速和功率值；
4.配套F/I或F/V信號轉換模塊，將頻率信號轉換為4-20m A或1-5V等常用模擬信號，方便客戶信號采集。
5.選用我公司專業的數據采集卡和配套軟件、實現扭矩、轉速等信號的采集、存儲、打印、回放等功能。
