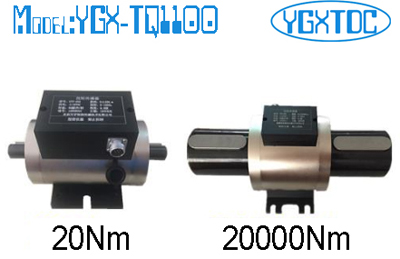

三、扭矩工作原理：

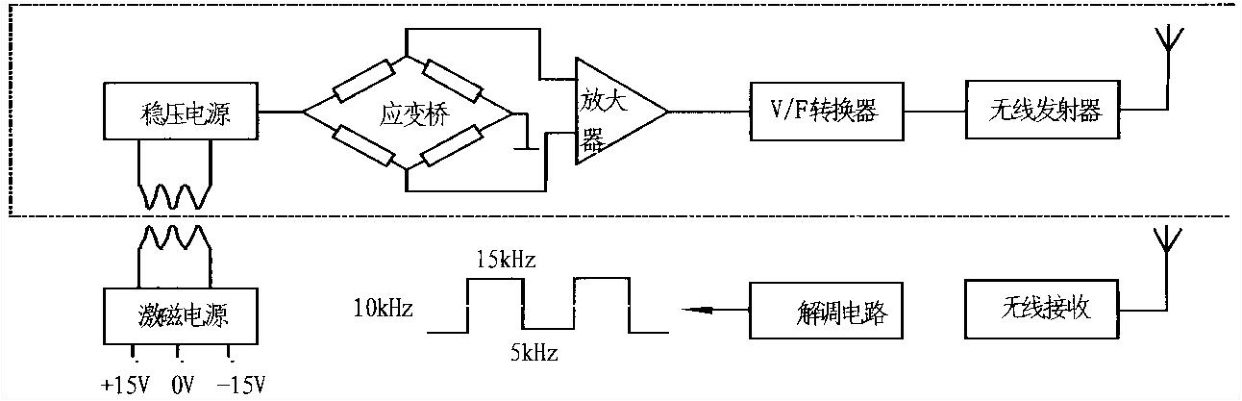

如上圖所示，應變橋供電由設在傳感器上的一組環形變壓器，提供感應電壓，經整流、穩壓轉換成高穩定
性的直流電壓。該電壓既供給應變橋作為橋壓，也供給其內部電路作為工作電壓。應變橋檢測的 mV 級扭
矩信號被放大 V 級強信號，在經過 V/F 轉換器變成正比的方波信號，并發射到外部的信號接受器上，在通
過解調還原成與 V/F 轉換出的方波同頻率的數字信號，其相位差不大于 1 微妙，可以忽略不計。

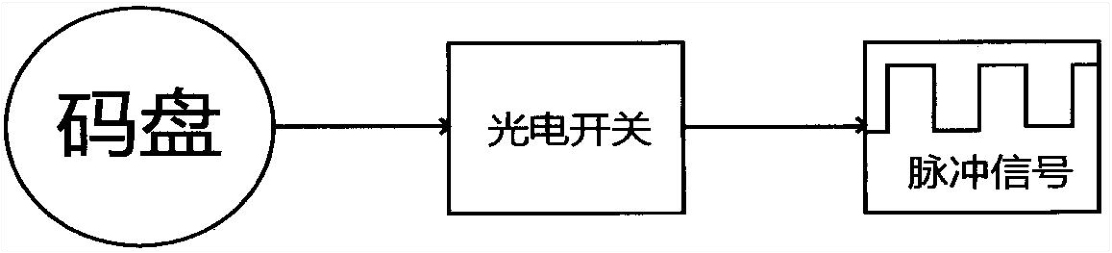

四、轉速工作原理：
碼盤與旋轉體集成一體，進行旋轉。光電開關通過光電效應，做門電路處理，輸出一個高低電平脈沖信號。脈沖信號比例于轉速。實現了物理量轉速到電信號的轉化。
五、技術參數：
|
量 程
|
5Nm,10Nm, 20Nm, 50Nm, 100Nm, 200Nm, 500Nm, 1000Nm, 2000Nm, 5000Nm,1萬Nm, 2萬Nm, 3萬Nm, 5萬Nm, 10萬Nm, 20萬Nm, 30萬Nm, 50萬Nm（可選）
|
|
供電電源
|
±15V DC（適用頻率信號輸出）、
24V DC（適用電壓或電流信號輸出）
|
|
扭矩信號
|
5～15Khz（幅值12V,零點10kHz）、4～20mA、1～5V、0-10V（可選）
|
|
轉速量程
|
0～1000、3000、6000、8000轉/分
|
|
轉速信號
|
60脈沖/轉(無積累誤差，幅值12VDC)、4-20mA、1～5V
|
|
精 度
|
±0.25%、±0.5%
|
|
年穩定性
|
0.3%/年
|
|
絕緣電阻
|
≥200MΩ(100VDC)
|
|
環境溫度
|
-20～60℃（可定制高溫型-20～120℃）
|
|
相對濕度
|
0～90%RH
|
|
過載能力
|
150%
|
|
頻率響應
|
1ms
|
六、應用領域：
1. 檢測電動機、內燃機等旋轉動力設備，輸出扭矩及功率；
2. 檢測電動機、風力、泵、攪拌機、減速器、變速器、卷?yè)P(yáng)機、螺旋槳、鉆探機械等設備的負載扭矩及輸入功率；
3. 檢測各種機械加工中心、自動機床的工作過程中的扭矩；
4. 檢測各種旋轉動力設備系統所傳遞的扭矩及效率；
5. 檢測扭矩的同時可以檢測轉速、軸動力；
6. 可用于制造粘度計、電動、氣動、液力扭力扳手；

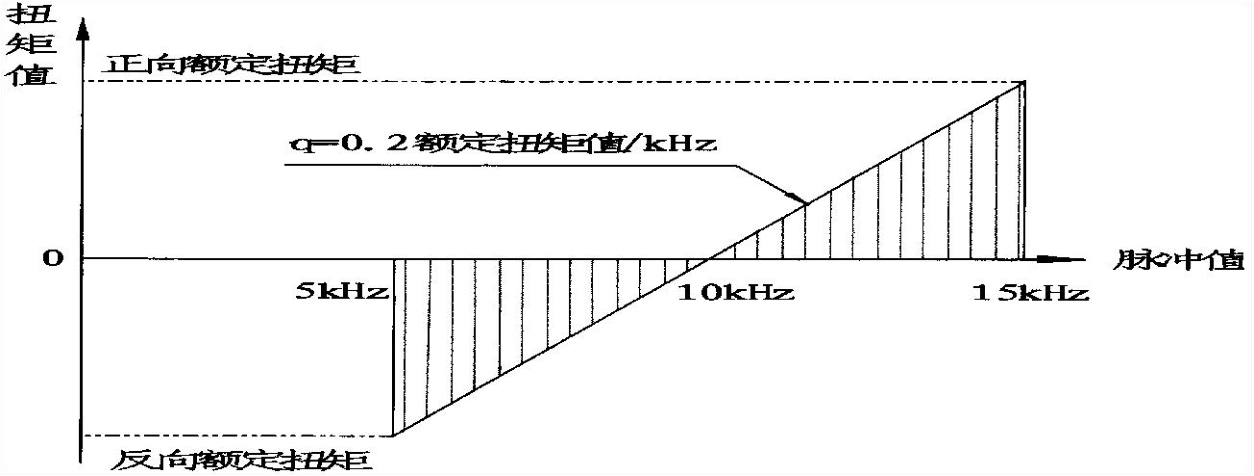

七、負載特性圖：
八、動態扭矩傳感器的安裝：

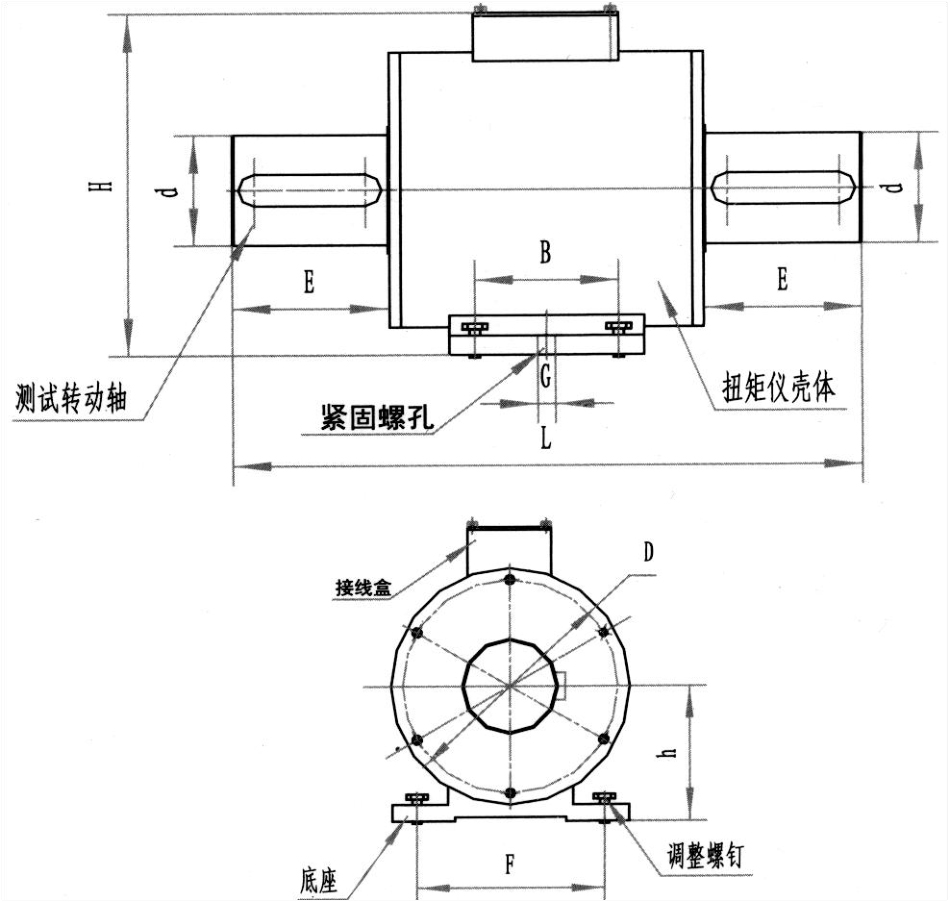

結構示意圖：
九、尺寸對照表：
|
N.m
|
D
|
d
|
L
|
E
|
H
|
h
|
B
|
G
|
F
|
鍵（長 × 寬 × 高）
|
備注
|
|
5-100
|
78
|
18
|
188
|
28
|
111
|
54
|
72
|
10
|
70
|
26×6×6
|
單鍵
|
|
200
|
88
|
28
|
207
|
35
|
132
|
60
|
72
|
10
|
70
|
30×8×7
|
單鍵
|
|
300-500
|
98
|
38
|
240
|
45
|
142
|
65
|
72
|
10
|
70
|
38×10×8
|
雙鍵
|
|
1000
|
108
|
48
|
275
|
60
|
152
|
70
|
69
|
11
|
90
|
40×14×9
|
雙鍵
|
|
2000
|
118
|
55
|
298
|
70
|
164
|
77
|
69
|
12
|
90
|
60×16×10
|
雙鍵
|
|
3000-5000
|
143
|
75
|
356
|
100
|
189
|
90
|
68
|
14
|
146
|
93×20×12
|
雙鍵
|
|
10K-20K
|
158
|
98
|
388
|
118
|
204
|
109
|
80
|
14
|
170
|
108×28×16
|
雙鍵
|
|
30K
|
205
|
125
|
395
|
110
|
270
|
140
|
79
|
17
|
170
|
102×32×18
|
雙鍵
|
|
50K
|
215
|
140
|
451
|
135
|
273
|
138
|
79
|
17
|
170
|
123×36×20
|
雙鍵
|
注：本圖尺寸僅供參考，詳細尺寸以訂貨為準! !

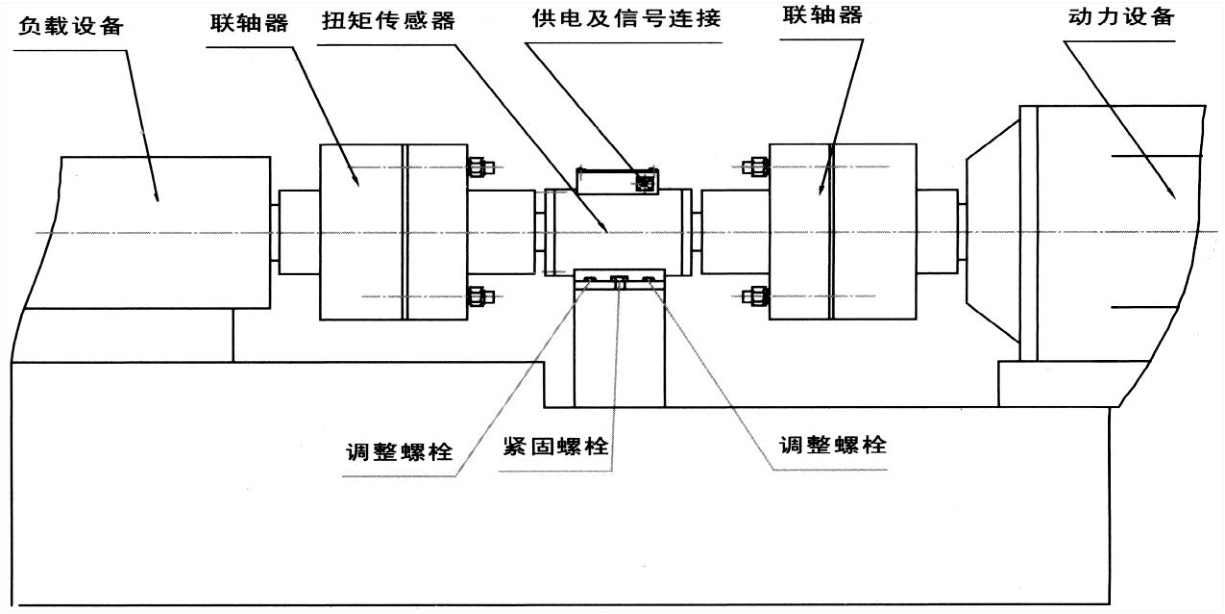

十、安裝示意圖：
十一、安裝方法：
1.測量傳感器的軸徑和中心高，待裝。
2.使用兩組聯軸器或法蘭，將傳感器安裝在動力設備與負載之間。
3.分別調整動力設備、負載、傳感器的中心高和同軸度，要求小于 0.01mm，然后將其固定，并緊固可靠，不允許有松動，使用小量程或高轉速傳感器時，要嚴格保證連接的中心高和同軸度。否則可能造成測量誤差及傳感器的損壞。
4.連接時可選用剛性或彈性聯軸器，在震動較大或同軸度無法保證安裝要求時（大于0.05mm，小于 0.02mm），建議使用饒性、彈性或萬向節聯軸器；并在傳感器底座與支撐架之間建議加 10mm 左右的橡膠墊，以減輕傳感器安裝不同心時對傳感器的損壞。
5.動力源及負載設備必須固定可靠避免振動；傳感器的支撐底座必須有一定的強度。以保證安裝的穩定性，避免造成過大的震動，否則可能造成測量數據不穩定，影響測量精度。
6.聯軸器應緊靠傳感器兩端的軸肩。傳感器為精密測量?jī)x器，安裝使用中嚴禁撞擊、敲打等劇烈沖擊。
7.傳感器使用時推薦采用水平安裝，進行其它角度的安裝時，請慎重安裝傳感器不允許隨過大的軸向和或彎矩，否則可能影響傳感器的使用，甚至造成傳感器的損壞。
十二、常用信號類型及配套產品
1.直接將扭矩頻率信號送給計算機 或 PLD 進行處理；
2.配套 XSM 扭矩顯示儀，直接顯示扭矩值；
3.配套 TSW 系列扭矩轉速功率儀直接顯示扭矩、轉速和功率值
4.配套 F/I 或 F/V 信號轉換模塊，將頻率信號轉換為4—20m A 或1—5V 等常用模擬信號，方便客戶信號采集。
5.選用我公司專業的數據采集卡和配套軟件、實現扭矩、轉速等信號的采集、存儲、打印、回放等功能。
