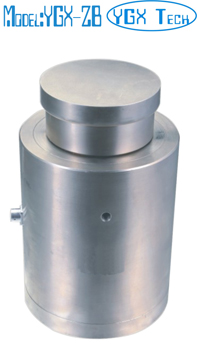

3t 6t 10t 30t 60t 100t 200t 柱式壓力稱重測力傳感器
型號: YGX-ZB
柱式壓力稱重測力傳感器
合金鋼材料
量程: 30，60，100，300，600，1000，2000KN
( 3, 6, 10, 30, 60, 100, 200T )
尺寸 (mm):
尺寸(mm)
量程(KN) |
D |
D1 |
L |
L1 |
L2 |
| 30 ( 3T ) |
70 |
38 |
110 |
90 |
55 |
| 60 ( 6T ) |
70 |
38 |
110 |
90 |
55 |
| 100 ( 10T ) |
80 |
50 |
135 |
110 |
60 |
| 300 ( 30T ) |
100 |
62 |
165 |
135 |
70 |
| 600 ( 60T ) |
130 |
90 |
205 |
170 |
85 |
| 1000 ( 100T ) |
130 |
90 |
205 |
170 |
85 |
| 2000 ( 200T ) |
150 |
125 |
225 |
185 |
110 |
技術參數(shù)
| 綜合精度 |
0.03/0.05%F.S. |
| 輸出靈敏度 |
2.0~2.5 mV / V |
| 非線性 |
≤0.03/0.05 % F.S. |
| 重復性 |
≤0.02% F.S. |
| 滯后性 |
≤0.03/0.05 % F.S. |
| 溫度靈敏度漂移 |
<0.03 % F.S./10℃ |
| 零點溫度漂移 |
<0.03 % F.S./10℃ |
| 輸入電阻 |
380Ω |
| 輸出電阻 |
350Ω |
| 絕緣電阻 |
≥5000MΩ |
| 推薦激勵電壓 |
10 VDC |
| 激勵電壓范圍 |
6~12 VDC |
| 工作溫度范圍 |
- 30 ~ 70oC |
| 安全過載 |
120% F.S. |
| 電纜長度 |
3 m |
| 防護等級 |
IP65 |
| 接線方式 |
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
|
|
|
|
