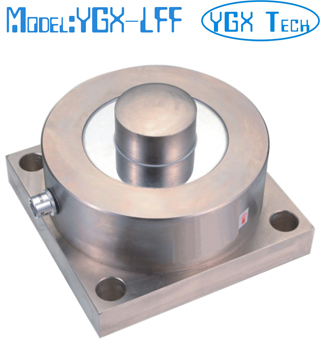

200kg 1t 5t 10t 12t 15t 20t 25t 30t 輪輻壓力稱重測力傳感器
型號: YGX-LFF
壓力稱重測力傳感器
合金鋼材料
量程: 2, 5, 10, 20, 50, 70, 100, 120, 150, 200, 250, 300KN
( 200, 500kg ; 1, 2, 5, 7, 10, 12, 15, 20, 25, 30T )
尺寸(mm):

尺寸(mm)
量程(KN) |
L |
L1 |
H2 |
D |
D1 |
H |
H1 |
SR |
Ø |
2-5 ( 200, 500kg ) |
92 |
76 |
12 |
90 |
16 |
50 |
10 |
30 |
Ø9 |
10-50 ( 1~5T ) |
92 |
76 |
15 |
90 |
20 |
70 |
14 |
65 |
Ø9 |
70-120 ( 7~12T ) (類型 I) |
114 |
96 |
16 |
110 |
30 |
77 |
16 |
100 |
Ø11 |
70-120 ( 7~12T ) (類型 II) |
124 |
102 |
16 |
120 |
30 |
77 |
16 |
100 |
Ø11 |
150-200 ( 15~20T ) |
135 |
110 |
22 |
130 |
40 |
87 |
20 |
150 |
Ø15.5 |
250-300 ( 20~30T ) |
150 |
122 |
27 |
142 |
50 |
100 |
25 |
150 |
Ø17.5 |
技術參數(shù)
綜合精度 |
0.05/0.1%F.S. |
輸出靈敏度 |
1.5~2.0 mV / V |
非線性 |
≤0.05/0.1 % F.S. |
重復性 |
≤0.05% F.S. |
滯后性 |
0.05/0.1 % F.S. |
溫度靈敏度漂移 |
<0.05 % F.S./10℃ |
零點溫度漂移 |
<0.05 % F.S./10℃ |
輸入電阻 |
380/760Ω |
輸出電阻 |
350/700Ω |
絕緣電阻 |
>2000MΩ |
推薦激勵電壓 |
10 VDC |
激勵電壓范圍 |
6~12 VDC |
工作溫度范圍 |
- 30 ~ 70oC |
安全過載 |
120% F.S. |
電纜長度 |
3 m |
防護等級 |
IP65 |
接線方式 |
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
|
