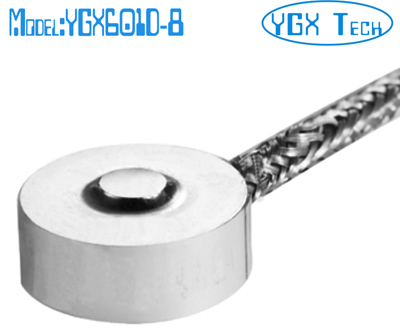

微型稱重測力傳感器3kg 5kg 10kg 20kg 30kg
型號: YGX601D-8
特點和用途:
不銹鋼材料，微型傳感器，外形小巧。
可定制.
傳感器外部裝有一可調電阻
采用金屬箔式應變片技術。
適用于各種小空間的測力，廣泛應用于工業、研發等領域的測量和控制。
量程:3,5,10,20,30kg

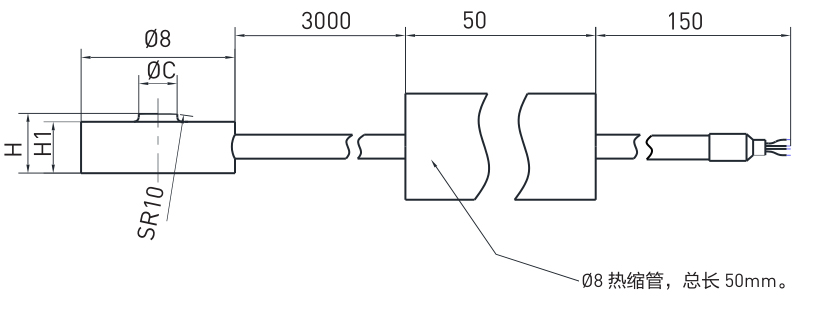

尺寸:
|
尺寸 (mm)
量程 (kg)
|
C
|
H
|
H1
|
材料
|
重量
|
|
3/5/10
|
2
|
3.5
|
3
|
不銹鋼
|
0.01kg
|
|
20/30
|
2.5
|
5.5
|
5
|
不銹鋼
|
技術參數
|
輸出靈敏度
|
0.5~1.0 mV / V(3-5kg)
1.0~1.5 mV / V(10-30kg)
|
|
零點輸出
|
± 2 % F.S.
|
|
非線性
|
± 1~3 % F.S.
|
|
滯后
|
± 1~3 % F.S.
|
|
重復性
|
± 1~3% F.S.
|
|
溫度靈敏度漂移
|
≤0.5 % F.S. / 10ºC
|
|
零點溫度漂移
|
≤0.5 % F.S. / 10ºC
|
|
輸入電阻
|
350 ± 10Ω
|
|
輸出電阻
|
350 ± 3Ω
|
|
絕緣電阻
|
≥2000MΩ/100VDC
|
|
激勵電壓
|
5V
|
|
最大激勵電壓
|
12V
|
|
溫度補償范圍
|
- 10 ~ 60 ºC
|
|
工作溫度范圍
|
- 20 ~ 80ºC
|
|
安全超載
|
120% F.S.
|
|
極限超載
|
150 % F.S.
|
|
電纜線尺寸
|
Ø2×3000 mm
|
|
防護等級
|
IP64
|
|
連接方式
|
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
注：屏蔽線不與彈性體相連。
|
|
|
|
