軸銷稱重傳感器??0.5t 1t 2t 3t 5t 10t 20t 30t 50t

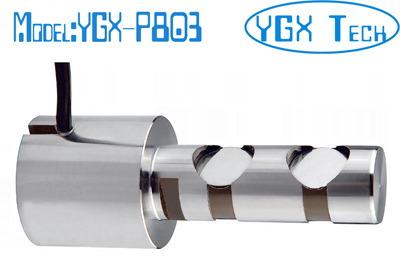

型號: YGX-P803
特點和用途:
不銹鋼材料
長期穩定性好，IP67
可取代現有的轉軸，便于安裝
適用于港口、碼頭貨物計量及啟閉機、起吊設備的安全檢測。
量程: 0.5T-50T

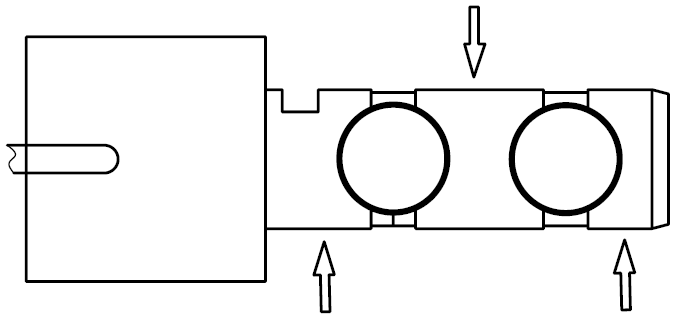

受力方向：

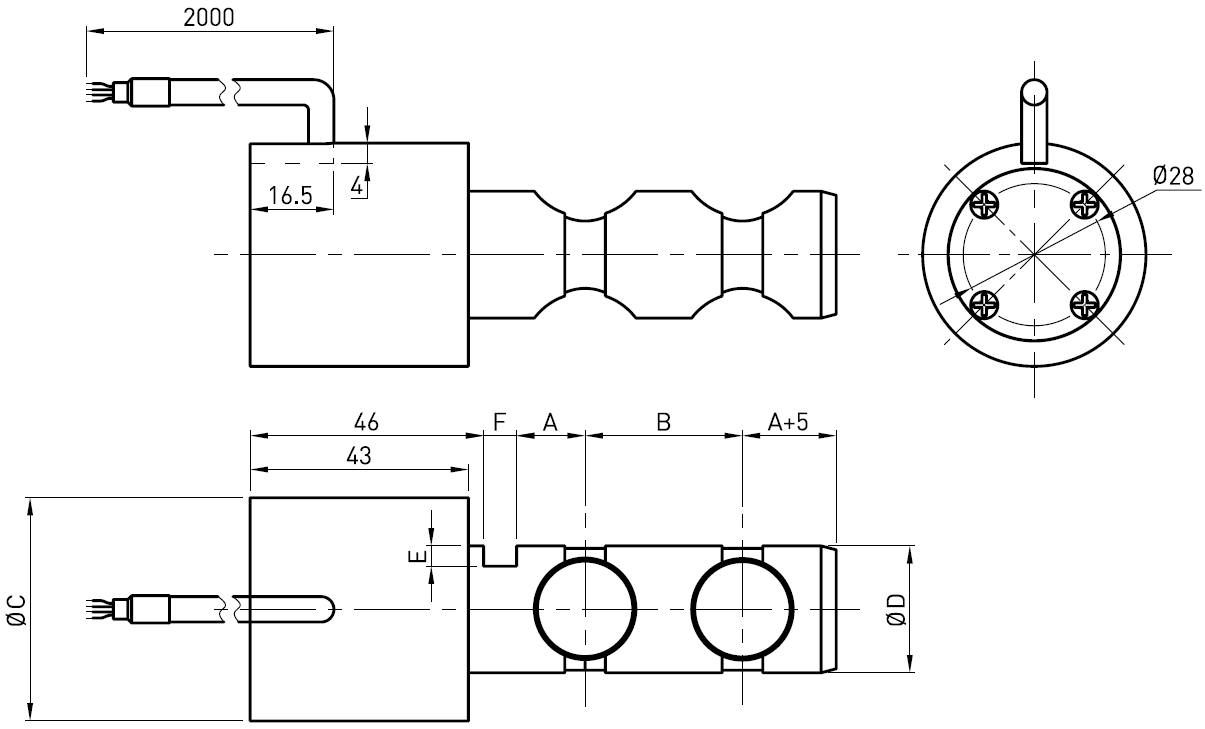

尺寸:
尺寸
量程(T) |
A |
B |
C |
D |
E |
F |
材料 |
重量 |
| 0.5, 1, 2 |
13.5 |
31 |
44 |
25 |
4.5 |
6.5 |
不銹鋼 |
0.7 kg |
| 3, 5 |
18 |
47 |
44 |
35 |
6 |
6.5 |
不銹鋼 |
1.0kg |
| 10 |
27 |
66 |
50 |
50 |
7 |
8.5 |
不銹鋼 |
2.3kg |
| 20 |
32.5 |
90 |
65 |
65 |
9.5 |
8.5 |
不銹鋼 |
5.0kg |
| 30 |
40 |
100 |
75 |
75 |
10.5 |
10.5 |
不銹鋼 |
8.0kg |
| 50 |
49 |
117 |
85 |
85 |
12.5 |
10.5 |
不銹鋼 |
11kg |
技術規格
|
輸出靈敏度
|
1.0±10% mV / V
|
|
零點輸出
|
± 1 % F.S.
|
|
非線性
|
0.1-0.5 % F.S.
|
|
滯后
|
0.1-0.5 % F.S.
|
|
重復性
|
0.25% F.S.
|
|
蠕變 (30分鐘)
|
0.05 % F.S.
|
|
溫度靈敏度漂移
|
0.05 % F.S. / 10ºC
|
|
零點溫度漂移
|
0.05 % F.S. / 10ºC
|
|
輸入電阻
|
350±10Ω (Option1)
780±10Ω (Option2)
|
|
輸出電阻
|
350±5Ω (Option1)
700±2Ω (Option2)
|
|
絕緣電阻
|
≥5000MΩ/100VDC
|
|
激勵電壓
|
10 V
|
|
最大激勵電壓
|
15 V
|
|
溫度補償范圍
|
- 10 ~ 60 ºC
|
|
工作溫度范圍
|
- 20 ~ 80ºC
|
|
安全超載
|
200% F.S.
|
|
極限超載
|
300 % F.S.
|
|
電纜線尺寸
|
Ø5×2000 mm
|
|
防護等級
|
IP67
|
|
連接方式
|
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
|
|
|
|
