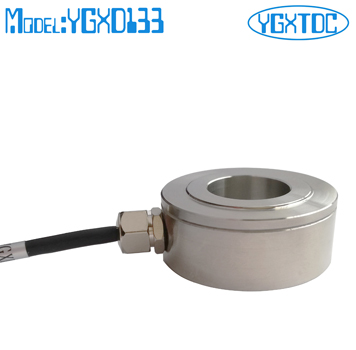

環形稱重測力傳感器 0.3T 1T 10T 20T 30T 45T
型號: YGXD133
特點和用途:
不銹鋼材料傳感器，不易形變。采用金屬箔式應變片技術。
適用于各種小空間的測力，廣泛應用于工業、研發等領域的測量和控制。
量程: 0.3~45T
受力方向

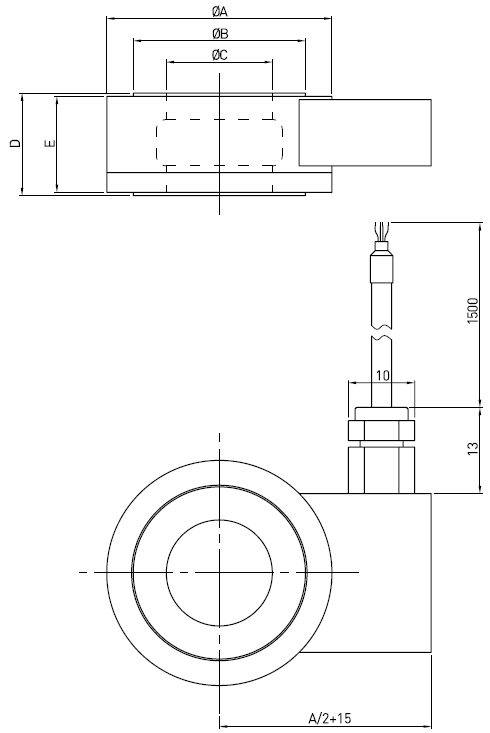

尺寸:
|
尺寸
量程 (t)
|
A
|
B
|
C
|
D
|
E
|
材質
|
重量
|
|
0.3, 0.5, 1, 2
|
34
|
24
|
16
|
15
|
14
|
不銹鋼
|
0.1kg
|
|
5, 10, 15, 20
|
69
|
54
|
32
|
50
|
49
|
1.1kg
|
|
10,20, 30, 45
|
95
|
78
|
50
|
50
|
49
|
1.9kg
|
技術參數
|
輸出靈敏度
|
1.0±10% mV / V
|
|
零點輸出
|
± 2 % F.S.
|
|
非線性
|
≤5 % F.S.
|
|
滯后
|
1 % F.S.
|
|
重復性
|
0.5% F.S.
|
|
蠕變 (30分鐘)
|
0.5 % F.S.
|
|
溫度靈敏度漂移
|
0.05 % F.S. / 10ºC
|
|
零點溫度漂移
|
0.05 % F.S. / 10ºC
|
|
輸入電阻
|
385±30Ω
|
|
輸出電阻
|
350±5Ω
|
|
絕緣電阻
|
≥5000MΩ/100VDC
|
|
激勵電壓
|
5 V
|
|
最大激勵電壓
|
10 V
|
|
溫度補償范圍
|
- 10 ~ 60 ºC
|
|
工作溫度范圍
|
- 20 ~ 80ºC
|
|
安全超載
|
150% F.S.
|
|
極限超載
|
200 % F.S.
|
|
電纜線尺寸
|
Ø3×1500 mm
|
|
防護等級
|
IP65
|
|
連接方式
|
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
|
|
|
|
