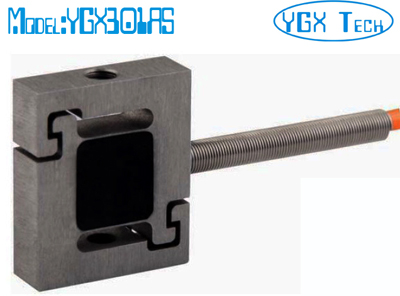

微型拉壓稱重測力傳感器 5N 10N 20N 50N 100N 200N 250N 300N 500N 1000N 2000N
型號: YGX301AS
特點和用途:
不銹鋼材料，帶過載保護，微型傳感器，高度低。
拉壓雙向。
主要用于推拉力計，料斗秤，工業測量系統。
量程: 5N, 10N, 20N, 50N, 100N, 200N, 250N, 300N,500N, 1000N, 2000N
受力方向
尺寸:
|
尺寸
量程 (N)
|
M
|
H
|
A
|
B
|
材料
|
重量
|
|
5,10,20
|
M3
|
6
|
16
|
19.1
|
不銹鋼
|
0.1kg
|
|
50,100,200,300,500
|
M4
|
6
|
16
|
19.1
|
|
250,300,500,1000,2000
|
M8
|
14
|
26
|
40
|
技術參數
| 輸出靈敏度 |
2.0 ± 10% mV / V |
| 零點輸出 |
± 2 % F.S. |
| 非線性 |
0.15 % F.S. |
| 滯后 |
0.05 % F.S. |
| 重復性 |
0.05% F.S. |
| 蠕變 (30分鐘) |
0.05 % F.S. |
| 溫度靈敏度漂移 |
0.05 % F.S. / 10ºC |
| 零點溫度漂移 |
0.05 % F.S. / 10ºC |
| 輸入電阻 |
350±30Ω |
| 輸出電阻 |
350±5Ω |
| 絕緣電阻 |
≥5000MΩ/100VDC |
| 激勵電壓 |
5 V |
| 最大激勵電壓 |
15 V |
| 溫度補償范圍 |
- 10 ~ 60 ºC |
| 工作溫度范圍 |
- 20 ~ 80ºC |
| 安全超載 |
150% F.S. |
| 極限超載 |
300 % F.S. |
| 電纜線尺寸 |
Ø2×1500 mm |
| 防護等級 |
IP66 |
| 連接方式 |
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
|
