微型S型稱重傳感器 1kg 2kg 3kg 5kg 10kg, 15kg 20kg 30kg 50kg 100kg 200kg

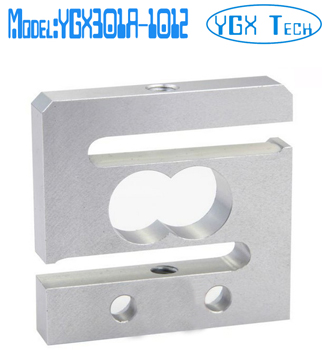

型號: YGX301A-1012
特點和用途:
鋁合金或合金鋼結構，采用金屬箔式應變片技術。
拉壓雙向.
用于推拉力計，料斗秤，工業(yè)測量系統(tǒng)。
量程: 1kg, 2kg, 3kg, 5kg, 10kg, 15kg, 20kg,30kg,50kg,100kg,200kg

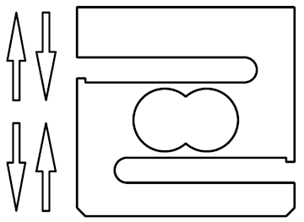

受力方向

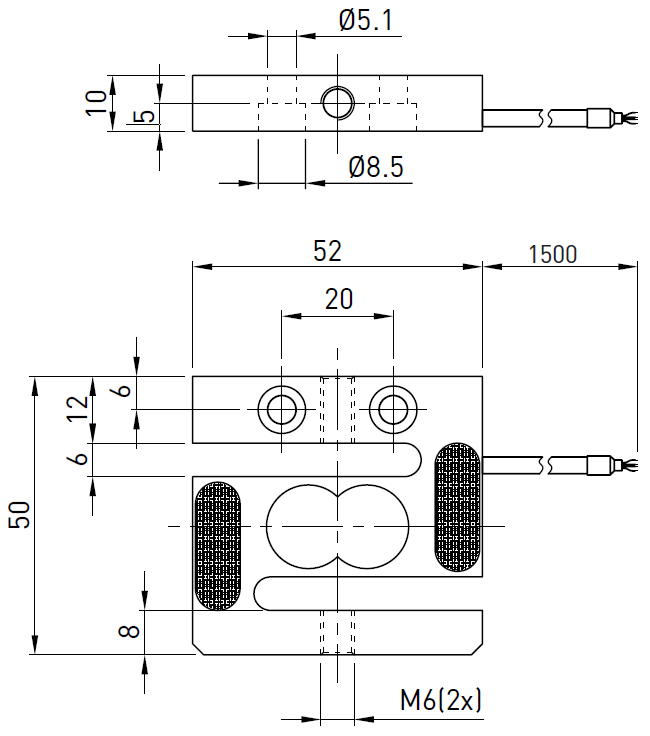

尺寸(mm):
| 量程 |
材料
|
重量
|
| 1,2,3,5,10,15,20,30kg |
鋁合金
|
0.1kg
|
| 20,100,200kg |
合金鋼
|
0.2kg
|
技術參數(shù)
|
輸出靈敏度
|
2.0±10% mV / V
|
|
零點輸出
|
± 2 % F.S.
|
|
非線性
|
0.03 % F.S.
|
|
滯后
|
0.03 % F.S.
|
|
重復性
|
0.02% F.S.
|
|
蠕變 (30分鐘)
|
0.03 % F.S.
|
|
溫度靈敏度漂移
|
0.025 % F.S. / 10ºC
|
|
零點溫度漂移
|
0.025 % F.S. / 10ºC
|
|
輸入電阻
|
410±10Ω
385±10Ω(alloy steel)
|
|
輸出電阻
|
350±5Ω
|
|
絕緣電阻
|
≥5000MΩ/100VDC
|
|
激勵電壓
|
5 V
|
|
最大激勵電壓
|
15 V
|
|
溫度補償范圍
|
- 10 ~ 60 ºC
|
|
工作溫度范圍
|
- 20 ~ 80ºC
|
|
安全超載
|
150% F.S.
|
|
極限超載
|
200 % F.S.
|
|
電纜線尺寸
|
Ø3×1500 mm
|
|
防護等級
|
IP65
|
|
連接方式
|
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
|
