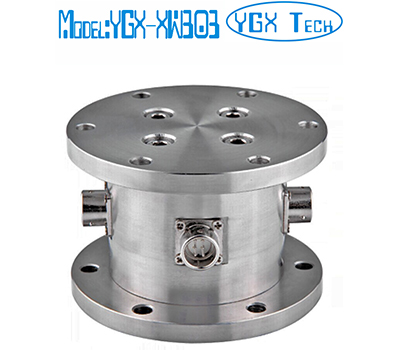

型號: YGX-XW303 三維力傳感器 三分力傳感器
特點和用途:
三維力的測量，微型傳感器，不銹鋼材料，堅固耐用。• 采用金屬箔式應變片技術，相互干擾誤差小。
用于機器人手過載保護。自動化工具，用于測試機組。
（可提供多種和定制設計）
（ Multiple and custom designs is available.）
|
量程
|
三個方向的力的相互干擾誤差小于5%
|
|
X: 20/30/50/100/150/200/300/500KG
|
|
Y: 20/30/50/100/150/200/300/500KG
|
|
Z: 30/50/100/200/300/500/1000KG
|
重量：1.8kg

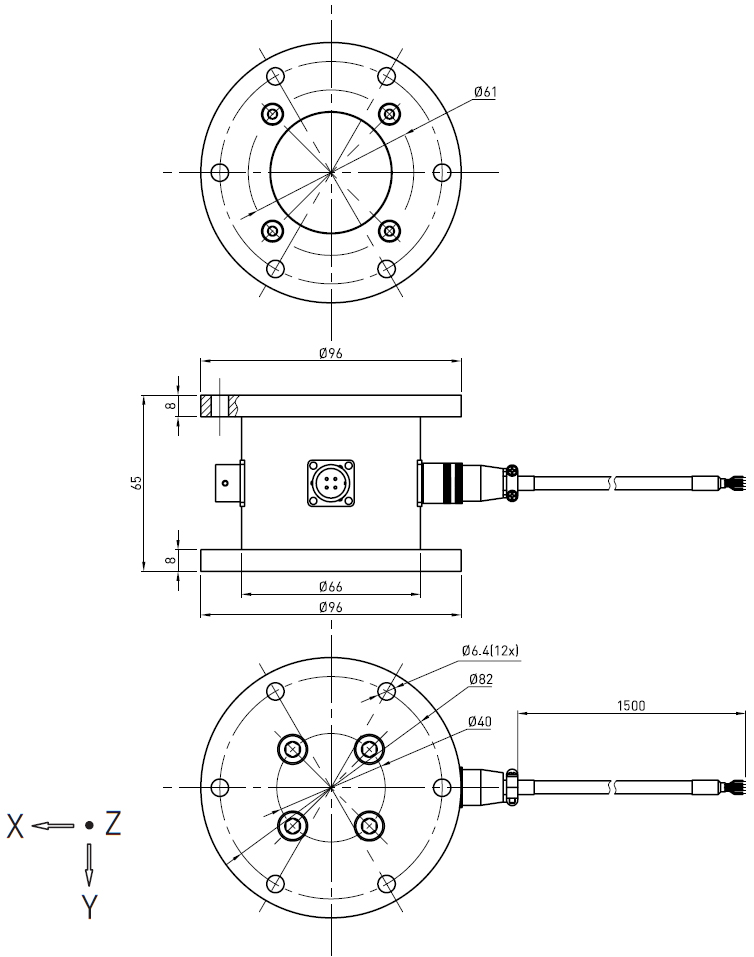

尺寸 (mm):
技術參數(shù)說
|
輸出靈敏度
|
1.0 ± 10% mV / V
|
|
零點輸出
|
± 2% F.S.
|
|
非線性
|
0.5% F.S.
|
|
滯后
|
0.25 % F.S.
|
|
重復性
|
0.25 % F.S.
|
|
蠕變 (30分鐘)
|
0.05 % F.S.
|
|
溫度靈敏度漂移
|
0.05 % F.S. / 10ºC
|
|
零點溫度漂移
|
0.05 % F.S. / 10ºC
|
|
輸入電阻
|
385 ± 30 Ω
|
|
輸出電阻
|
350 ± 5 Ω
|
|
絕緣電阻
|
≥5000MΩ/100VDC
|
|
激勵電壓
|
10 V
|
|
最大激勵電壓
|
15 V
|
|
溫度補償范圍
|
- 10 ~ 60 ºC
|
|
工作溫度范圍
|
- 20 ~ 80 ºC
|
|
安全超載
|
120 % F.S.
|
|
極限超載
|
200 % F.S.
|
|
電纜線尺寸
|
3×Ø5×1500mm
|
|
防護等級
|
IP65
|
|
連接方式
|
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
