拉壓力傳感器 0.5KN 10KN 50KN100KN
型號: YGX601Q
特點和用途:
不銹鋼材料，堅固耐用，采用金屬箔式應變片技術。
拉壓雙向。
主要用于壓縮力測量系統。
量程: 0.5-100KN

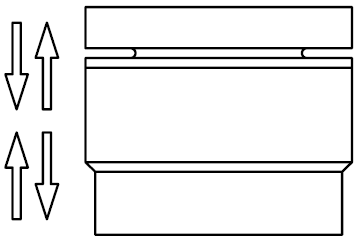

受力方向

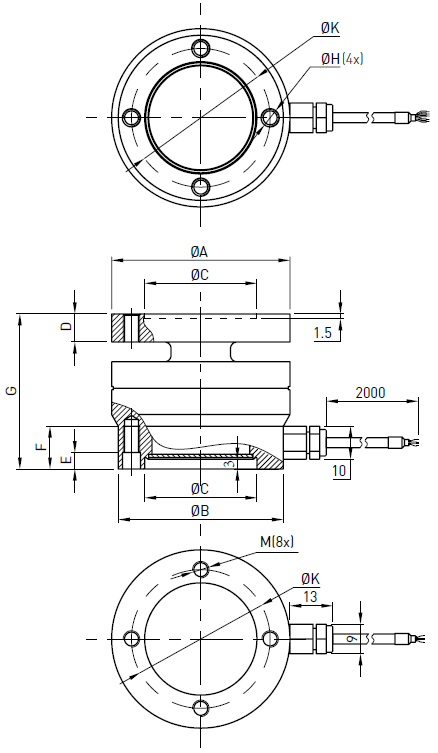

尺寸:
|
尺寸 (mm)
量程 (KN)
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
K
|
M
|
材料
|
重量
|
|
0.5,1,2,3,5,10
|
54
|
50
|
34
|
8.5
|
5
|
13
|
47
|
5.5
|
42
|
M5(8x)
|
不銹鋼
|
0.8kg
|
|
20,30,50,100
|
95
|
90
|
55
|
15
|
5.5
|
20
|
72
|
11
|
70
|
M10(16x)
|
2kg
|
技術參數
|
輸出靈敏度
|
1.0 ± 10% mV / V
|
|
零點輸出
|
± 2 % F.S.
|
|
非線性
|
≤0.5 % F.S.
|
|
滯后
|
0.1 % F.S.
|
|
重復性
|
0.1 % F.S.
|
|
蠕變 (30分鐘)
|
0.1 % F.S.
|
|
溫度靈敏度漂移
|
0.05 % F.S. / 10ºC
|
|
零點溫度漂移
|
0.05 % F.S. / 10ºC
|
|
輸入電阻
|
780±10Ω
|
|
輸出電阻
|
700±5Ω
|
|
絕緣電阻
|
≥5000MΩ/100VDC
|
|
激勵電壓
|
10 V
|
|
最大激勵電壓
|
15 V
|
|
溫度補償范圍
|
- 10 ~ 60 ºC
|
|
工作溫度范圍
|
- 30 ~ 70ºC
|
|
安全超載
|
150% F.S.
|
|
極限超載
|
200 % F.S.
|
|
電纜線尺寸
|
Ø3×2000 mm
|
|
防護等級
|
IP67
|
|
連接方式
|
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
|
|
|
|
