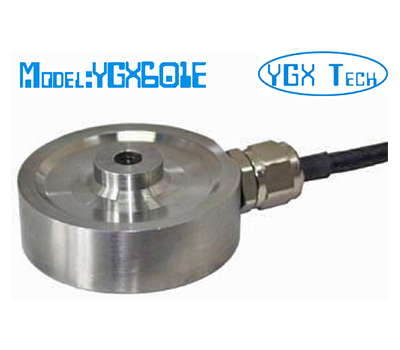

微型壓式測力傳感器 0.5KN 2KN 4KN 8KN 12KN 25KN
型號: YGX601E
特點和用途:
高度低，變形量小
不銹鋼材料
可定制，防護等級：IP66
適用于各種小空間的測力，廣泛應用于工業、研發等領域的測量和控制
量程: 0.5, 2, 4, 8, 12, 25KN
受力方向

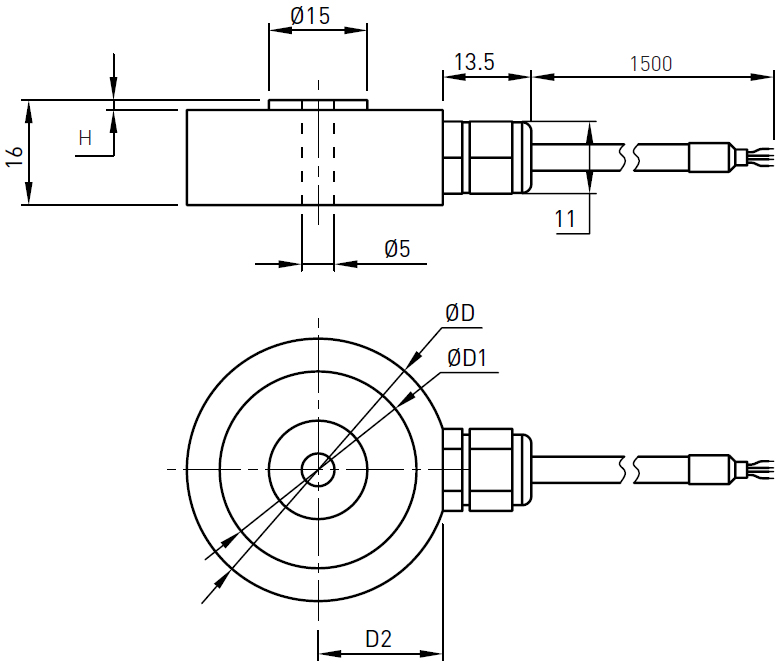

尺寸:
|
尺寸
量程(KN)
|
D
|
D1
|
D2
|
H
|
材料
|
重量
|
|
0.5/2
|
40
|
30
|
19
|
3.4
|
不銹鋼
|
0.3kg
|
|
4
|
40
|
30
|
19
|
2.8
|
|
8
|
40
|
30
|
19
|
1.5
|
|
12
|
47
|
35
|
22.8
|
2
|
0.4kg
|
|
25
|
47
|
35
|
22.8
|
1.5
|
技術參數
|
輸出靈敏度
|
2.0±10% mV / V
|
|
零點輸出
|
± 2 % F.S.
|
|
非線性
|
0.5 % F.S.
|
|
滯后
|
0.3% F.S.
|
|
重復性
|
0.2 % F.S.
|
|
蠕變 (30分鐘)
|
0.05 % F.S.
|
|
溫度靈敏度漂移
|
0.05 % F.S. / 10ºC
|
|
零點溫度漂移
|
0.05 % F.S. / 10ºC
|
|
輸入電阻
|
380±10Ω
|
|
輸出電阻
|
350±5Ω
|
|
絕緣電阻
|
≥5000MΩ/100VDC
|
|
激勵電壓
|
10 V
|
|
最大激勵電壓
|
15 V
|
|
溫度補償范圍
|
- 10 ~ 60 ºC
|
|
工作溫度范圍
|
- 20 ~ 80ºC
|
|
安全超載
|
120% F.S.
|
|
極限超載
|
150 % F.S.
|
|
電纜線尺寸
|
Ø4×1500 mm
|
|
防護等級
|
IP66
|
|
連接方式
|
Red: + Excitation Black: - Excitation
Green: + Signal White: - Signal
|
注：屏蔽線不與彈性體相連。
|
|
|
|
