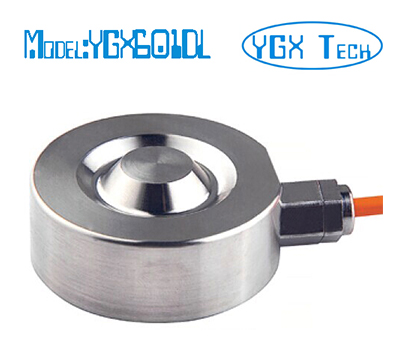

微型稱重測力傳感器 50N 1KN 50KN??120KN
型號: YGX601DL
特點和用途:
不銹鋼材料；高度低，變形量小。
適用于各種小空間測力，廣泛用于工業、研發等領域的測量和控制。
量程: 50N – 120 KN
受力方向

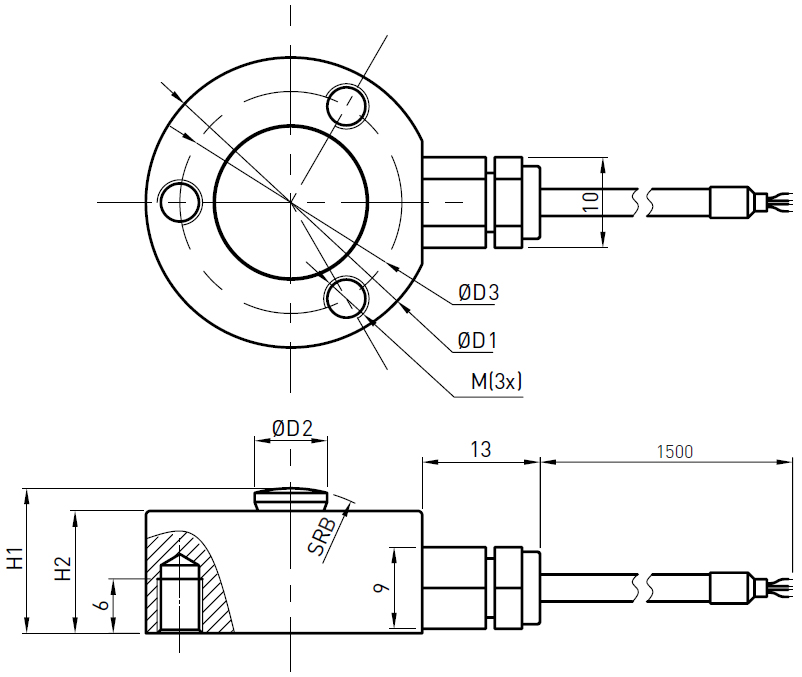

尺寸：
|
尺寸 (mm)
量程 (N)
|
D1
|
D2
|
D3
|
H1
|
H2
|
B
|
M
|
材料
|
重量
|
|
50,100,200,300,500
|
25
|
5
|
19
|
16
|
14.5
|
10
|
M4
|
不銹鋼
|
0.1kg
|
|
1K,2K,3K,5K,10K
|
32
|
8
|
24.5
|
16
|
14
|
16
|
M5
|
0.1kg
|
|
20K,30K,50K
|
38
|
11
|
30
|
16
|
14
|
20
|
M6
|
0.2kg
|
|
60K,100K,120K
|
51
|
15
|
41
|
25
|
22
|
30
|
M8
|
0.4kg
|
技術參數
|
輸出靈敏度
|
1.5±10% mV / V
|
|
零點輸出
|
± 2 % F.S.
|
|
非線性
|
0.5 % F.S.
|
|
滯后
|
0.5 % F.S.
|
|
重復性
|
0.5% F.S.
|
|
蠕變 (30分鐘)
|
0.1 % F.S.
|
|
溫度靈敏度漂移
|
0.05 % F.S. / 10ºC
|
|
零點溫度漂移
|
0.05 % F.S. / 10ºC
|
|
輸入電阻
|
385±10Ω
|
|
輸出電阻
|
350±5Ω
|
|
絕緣電阻
|
≥5000MΩ/100VDC
|
|
激勵電壓
|
5-10 V
|
|
最大激勵電壓
|
15 V
|
|
溫度補償范圍
|
- 10 ~ 60 ºC
|
|
工作溫度范圍
|
- 20 ~ 80ºC
|
|
安全超載
|
120% F.S.
|
|
極限超載
|
200 % F.S.
|
|
電纜線尺寸
|
Ø3×1500 mm
|
|
防護等級
|
IP67
|
|
連接方式
|
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
|
|
|
|
