紐扣式稱重傳感器 5kg 10kg 15kg 20kg 25kg 30kg 50kg 100kg 200kg 300kg 500kg 1000kg

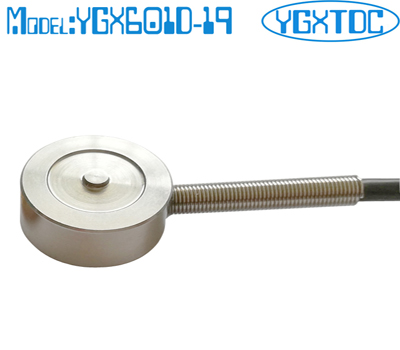

型號: YGX601D-19
特點和用途:
不銹鋼材料,微型傳感器。采用金屬箔式應變片技術。
適用于各種小空間的測力，廣泛應用于工業、研發等領域的測量和控制。
量程: 5,10,15,20,25,30,50,100,200,300,500,1000kg

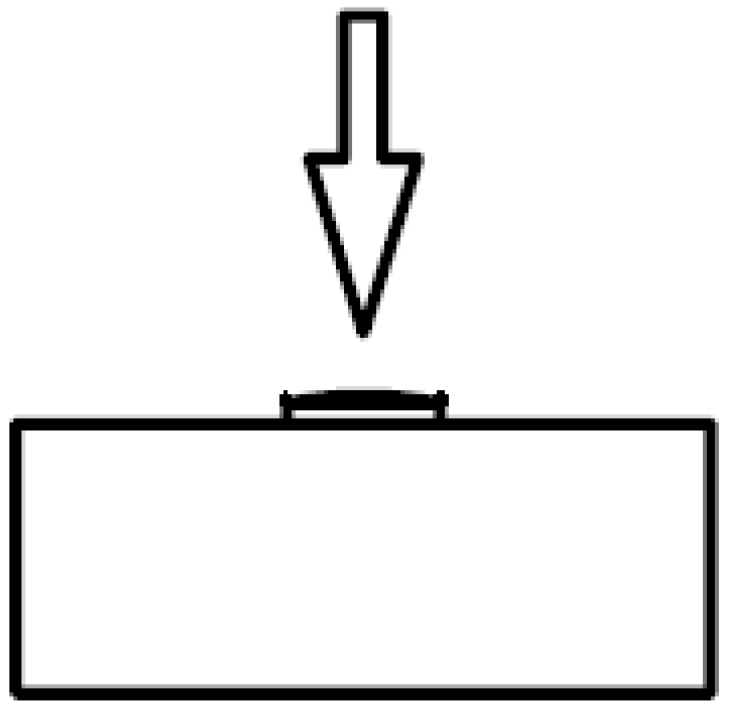

受力方向

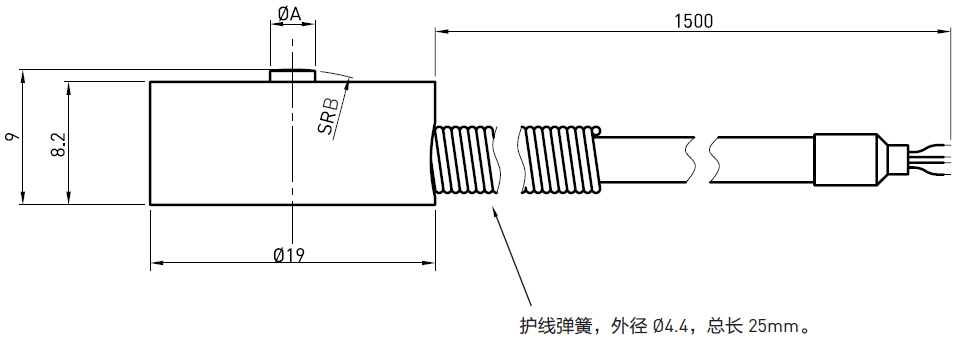

尺寸：
|
尺寸
量程 (kg)
|
A
|
B
|
材料
|
重量
|
|
5,10,15,20,25,30,50
|
2
|
15
|
不銹鋼
|
0.2kg
|
|
100,200,300
|
3
|
20
|
|
500,1000
|
5
|
20
|
技術參數
|
輸出靈敏度
|
1.5±10% mV / V
|
|
零點輸出
|
± 2 % F.S.
|
|
非線性
|
≤1 % F.S.
|
|
滯后
|
0.25 % F.S.
|
|
重復性
|
0.25% F.S.
|
|
蠕變 (30分鐘)
|
0.1 % F.S.
|
|
溫度靈敏度漂移
|
0.05 % F.S. / 10ºC
|
|
零點溫度漂移
|
0.05 % F.S. / 10ºC
|
|
輸入電阻
|
350±10Ω
|
|
輸出電阻
|
350±5Ω
|
|
絕緣電阻
|
≥5000MΩ/100VDC
|
|
激勵電壓
|
5 V
|
|
最大激勵電壓
|
10 V
|
|
溫度補償范圍
|
- 10 ~ 60 ºC
|
|
工作溫度范圍
|
- 20 ~ 80ºC
|
|
安全超載
|
120% F.S.
|
|
極限超載
|
200 % F.S.
|
|
電纜線尺寸
|
Ø3×1500 mm
|
|
防護等級
|
IP66
|
|
連接方式
|
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
|
