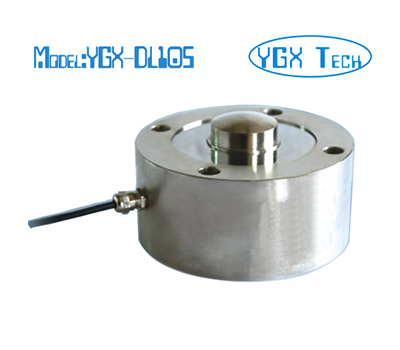

輪輻式稱重傳感器 50t 100t??200t 300t 400t 500t
型號：YGX-DL105
特點和用途:
該傳感器采用輪輻式彈性體結構，利用剪切式應力原理，具有低外形、抗偏載、精度高、強度好等特點，適用于多種載荷力的測試。
廣泛應用于各種電子秤、水泥配料倉、干粉攪拌機及工業自動化測量控制系統。
量程：50~500T

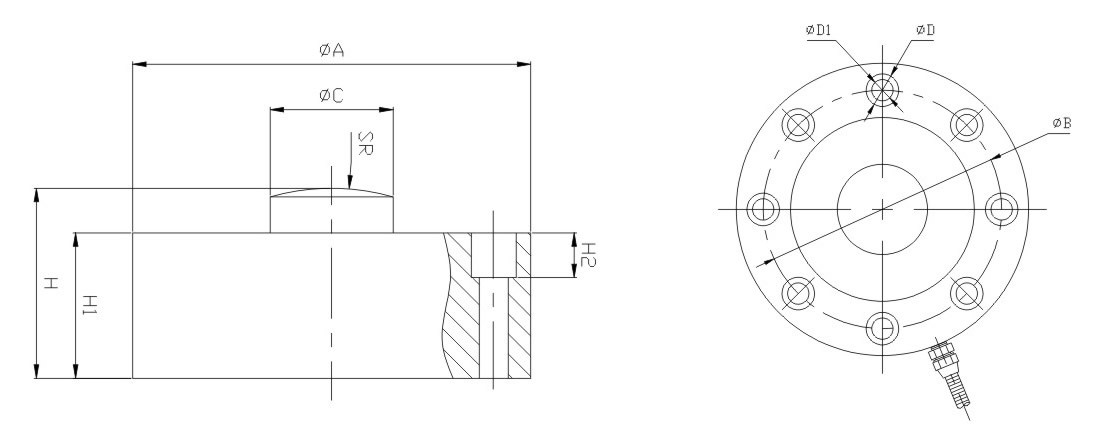

尺寸：
尺寸
量程 |
φA |
φB |
φC |
SR |
H |
H1 |
H2 |
φD |
φD2 |
| 50-70t |
148 |
124 |
45 |
50 |
88 |
70 |
15 |
4-φ20 |
4-φ13 |
| 80t |
178 |
145 |
55 |
100 |
85 |
65 |
15 |
8-φ20 |
8-φ13 |
| 100-150t |
208 |
176 |
60 |
100 |
95 |
75 |
20 |
8-φ20 |
8-φ13 |
| 200-300t |
278 |
240 |
90 |
100 |
110 |
90 |
20 |
8-φ30 |
8-φ17 |
| 400-500t |
315 |
260 |
145 |
450 |
130 |
115 |
15 |
16-φ30 |
16-φ17 |
技術參數
|
參數
|
技術指標
|
|
靈敏度
|
2.0±0.05mV/V
|
|
非線性
|
≤±0.05%F·S
|
|
滯后
|
≤±0.05%F·S
|
|
重復性
|
≤±0.05%F·S
|
|
蠕變（30分鐘）
|
≤±0.05%F·S
|
|
零點輸出
|
≤±1%F·S
|
|
零點溫度系數
|
≤±0.05%F·S/10℃
|
|
靈敏度溫度系數
|
≤±0.05%F·S/10℃
|
|
工作溫度范圍
|
-20℃～+80℃
|
|
輸入電阻
|
750±20Ω
|
|
輸出電阻
|
700±5Ω
|
|
安全過載
|
≤150%F·S
|
|
絕緣電阻
|
≥5000MΩ(50VDC)
|
|
推薦激勵電壓
|
10V-15V
|
|
防護等級
|
IP67
|
|
接線方式
|
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
|
|
|
|
