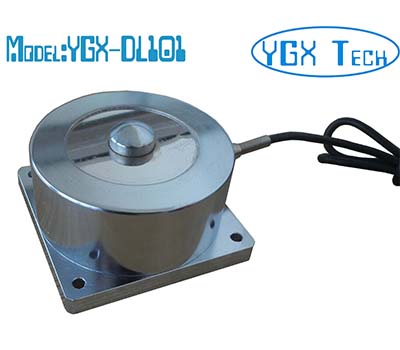

輪輻式稱重測力傳感器??0.2t 1t 10t 20t 30t
型號：YGX-DL101
特點和用途:
該傳感器采用輪幅式彈性體結構，利用剪切式應力原理，具有低外形、抗偏載、精度高、強度好等特點。
適用于多種載荷力的測試。
廣泛應用于各種電子秤、水泥配料倉、干粉攪拌機及工業自動化測量控制系統
量程: 0.2~30T

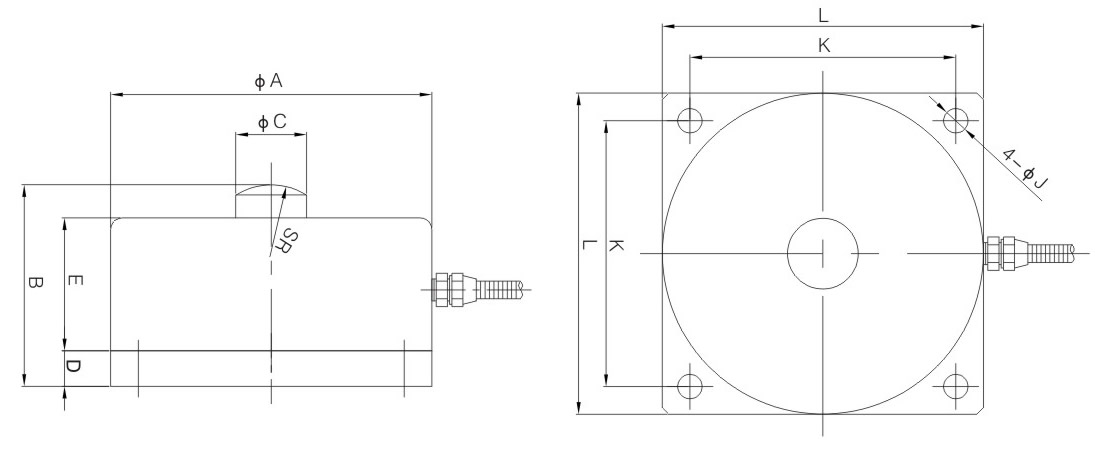

尺寸：
|
尺寸
量程
|
ФA
|
B
|
ФC
|
D
|
E
|
K
|
L
|
SR
|
4-ФJ
|
|
0.2-0.7t
|
72
|
41
|
16
|
8
|
25
|
62
|
72
|
8
|
4.6
|
|
1-8t
|
88
|
53
|
20
|
10
|
34
|
75
|
88
|
12
|
5.6
|
|
10-15t
|
114
|
70
|
25
|
13
|
46
|
95
|
114
|
25
|
6.5
|
|
20-50t
|
145
|
91
|
32
|
16
|
60
|
120
|
145
|
30
|
11
|
技術參數
|
參數
|
技術指標
|
|
靈敏度
|
2.0±0.05mV/V
|
|
非線性
|
≤±0.03%F·S
|
|
滯后
|
≤±0.03%F·S
|
|
重復性
|
≤±0.03%F·S
|
|
蠕變（30分鐘）
|
≤±0.03%F·S
|
|
零點輸出
|
≤±1%F·S
|
|
零點溫度系數
|
≤±0.03%F·S/10℃
|
|
靈敏度溫度系數
|
≤±0.03%F·S/10℃
|
|
工作溫度范圍
|
-20℃～+80℃
|
|
輸入電阻
|
750±20Ω
|
|
輸出電阻
|
700±5Ω
|
|
安全過載
|
≤150%F·S
|
|
絕緣電阻
|
≥5000MΩ(50VDC)
|
|
推薦激勵電壓
|
10V-15V
|
|
防護等級
|
IP67
|
|
接線方式
|
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
|
|
|
|
