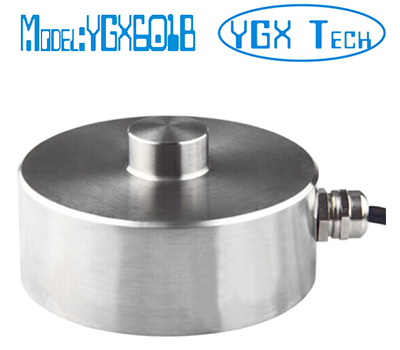

輪輻式稱重傳感器 0.25t 1t 5t 10t 20t 50t 80t 100t
型號: YGX601B
特點和用途:
膜盒式不銹鋼稱重傳感器。
變形量小，高度低
用于汽車衡、臺秤、料倉及其他稱重系統。
量程: 0.25 ~ 100t
受力方向

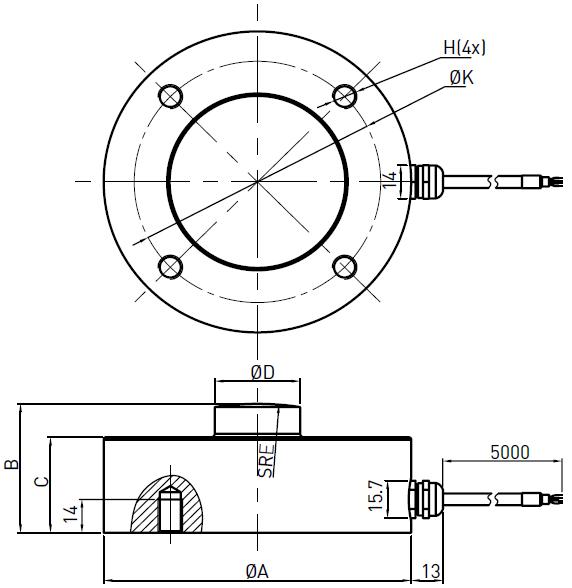

尺寸：
|
尺寸
量程 (kg)
|
A
|
B
|
C
|
D
|
E
|
K
|
H
|
重量
|
|
250,500,1000,10000
2000,3000,5000,10000
|
82
|
44
|
32
|
22
|
50
|
68
|
M8
|
1.2kg
|
|
15000,20000
|
100
|
48
|
36
|
28
|
100
|
80
|
M8
|
1.6kg
|
|
30000
|
126
|
54
|
40
|
35
|
100
|
101
|
M10
|
3.2kg
|
|
50000,100000
|
165
|
80
|
62
|
60
|
150
|
144
|
M10
|
8.6kg
|
技術參數
|
輸出靈敏度
|
1.5±10%mV/V
|
|
零點輸出
|
± 2 % F.S.
|
|
非線性
|
0.05 % F.S.
|
|
滯后
|
0.05 % F.S.
|
|
重復性
|
0.05% F.S.
|
|
蠕變 (30分鐘)
|
0.05 % F.S.
|
|
溫度靈敏度漂移
|
0.03 % F.S. / 10ºC
|
|
零點溫度漂移
|
0.03 % F.S. / 10ºC
|
|
輸入電阻
|
385 ± 10Ω
|
|
輸出電阻
|
350 ± 5Ω
|
|
絕緣電阻
|
≥5000MΩ/100VDC
|
|
激勵電壓
|
10V
|
|
最大激勵電壓
|
15V
|
|
溫度補償范圍
|
- 10 ~ 60 ºC
|
|
工作溫度范圍
|
- 20 ~ 80ºC
|
|
安全超載
|
150% F.S.
|
|
極限超載
|
200 % F.S.
|
|
電纜線尺寸
|
Ø5×5000 mm
|
|
防護等級
|
IP67
|
|
連接方式
|
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
|
|
|
|
