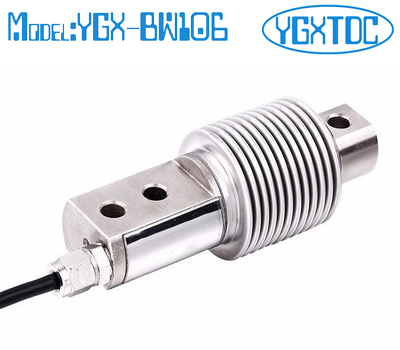

懸臂梁稱重傳感器 10kg 50kg 100kg 200kg 500kg 1000kg
型號: YGX-BW106
特點和用途:
波紋管式稱重傳感器采用平行梁結構，金屬波紋管焊接密封，內部充入惰性氣體?？惯^(guò)載、抗疲勞、抗偏載能力強。
可廣泛應用于電子皮帶秤、料斗秤、平臺秤等專用衡器、各種材料試驗及其它測力裝置中。
量程 ：10~1000KG

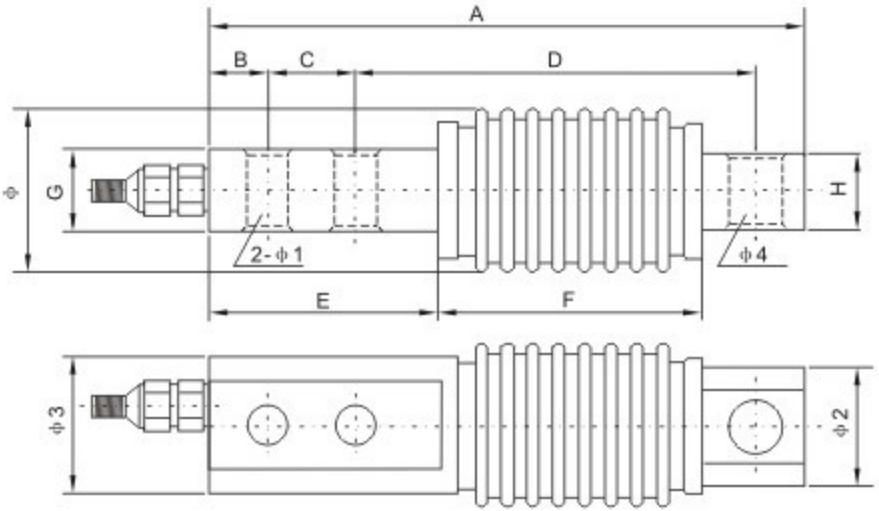

尺寸
|
尺寸
量程
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
φ
|
φ1
|
φ2
|
φ3
|
φ4
|
|
10-200
|
123
|
13
|
18
|
82
|
45
|
59
|
22
|
20
|
45
|
8.5
|
27
|
32
|
11
|
|
300-1000
|
210
|
15
|
40
|
133
|
93
|
64
|
34
|
25
|
60
|
13
|
35
|
50
|
14
|
技術參數
|
參數
|
技術指標
|
|
靈敏度
|
2.0/3.0±0.05
|
|
非線性
|
≤±0.03%F·S
|
|
滯后
|
≤±0.03%F·S
|
|
重復性
|
≤±0.02%F·S
|
|
蠕變（30分鐘）
|
≤±0.03%F·S
|
|
零點輸出
|
≤±1%F·S
|
|
零點溫度系數
|
≤±0.02%F·S/10℃
|
|
靈敏度溫度系數
|
≤±0.02%F·S/10℃
|
|
工作溫度范圍
|
-40℃～+80℃
|
|
輸入電阻
|
352±10Ω
|
|
輸出電阻
|
40±10Ω
|
|
安全過載
|
≤150%F·S
|
|
絕緣電阻
|
≥5000MΩ(50VDC)
|
|
推薦激勵電壓
|
10V-12V
|
|
防護等級
|
IP67
|
|
接線方式
|
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
|
|
|
|
