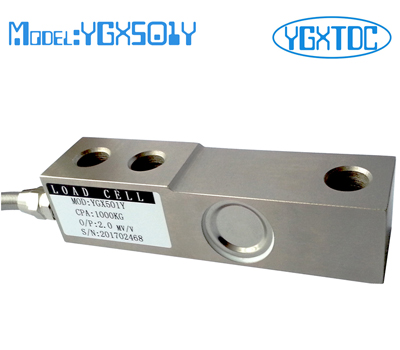

懸臂梁剪切梁稱重傳感器 50kg 100kg 500kg 1000kg 2t 3t 5t 8t 10t
型號：YGX501Y
特點和用途:
該傳感器彈性體采用剪切或彎曲懸臂梁結構，一端固定，一段受力，外形高度低，結構強度高，可用于各種拉伸力和壓宿力的承載和測量。具有：防塵密封、量程范圍廣、精度高、性能穩定可靠、安裝使用方便等特點。
適用于電子稱、衡器等各種測力、稱重的工業自動化測量控制系統。
量程: 50KG-10000KG

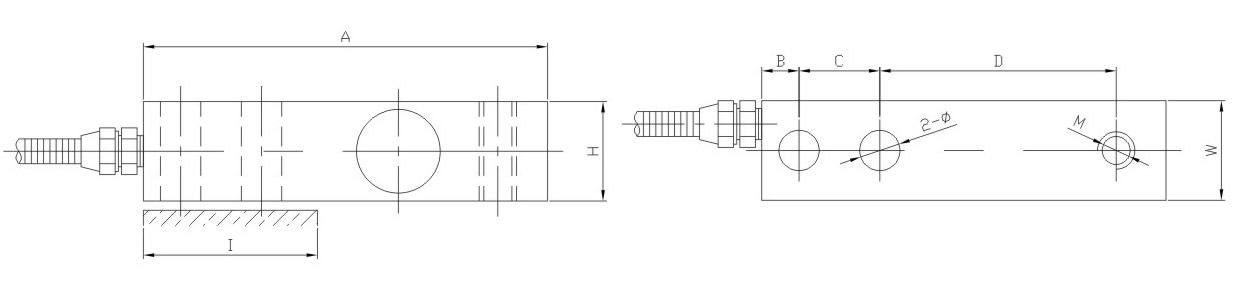

尺寸：
|
尺寸 量程
|
A
|
B
|
C
|
D
|
W
|
H
|
M
|
2-Φ
|
I
|
|
50kg-2t
|
130
|
12
|
26
|
76
|
32
|
32
|
M12×1.75
|
Φ13
|
55
|
|
2.5-5t
|
171.5
|
191.1
|
38.1
|
95.3
|
38.1
|
38.1
|
M18×1.5
|
Φ19.5
|
76
|
|
6-10t
|
225.6
|
25.4
|
50.8
|
122.9
|
50.8
|
50.8
|
M30×2
|
Φ26.4
|
105
|
技術參數
|
參數
|
技術指標
|
|
靈敏度
|
2.0±0.05mV/V
|
|
非線性
|
≤±0.03%F·S
|
|
滯后
|
≤±0.03%F·S
|
|
重復性
|
≤±0.02%F·S
|
|
蠕變（30分鐘）
|
≤±0.03%F·S
|
|
零點輸出
|
≤±1%F·S
|
|
零點溫度系數
|
≤±0.03%F·S/10℃
|
|
靈敏度溫度系數
|
≤±0.03%F·S/10℃
|
|
工作溫度范圍
|
-20℃～+80℃
|
|
輸入電阻
|
350±20Ω
|
|
輸出電阻
|
350±5Ω
|
|
安全過載
|
≤150%F·S
|
|
絕緣電阻
|
≥5000MΩ(50VDC)
|
|
推薦激勵電壓
|
10V-15V
|
|
防護等級
|
IP67
|
|
接線方式
|
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
|
|
|
|
