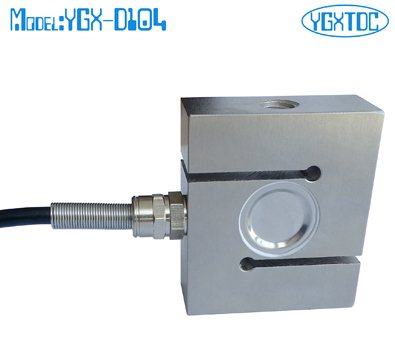

S 型稱重測力傳感器??200KG 500KG 1T 2T 3T 5T
型號：YGX-D104
特點和用途:
采用S型梁結構，拉、壓均可使用。測量精度高、穩定性好、輸出對稱性好。
廣泛應用于皮帶秤、料斗秤、機電結合秤、萬能材料試驗機、吊鉤秤及各種工程裝置的測力系統。
量程:200~10000KG

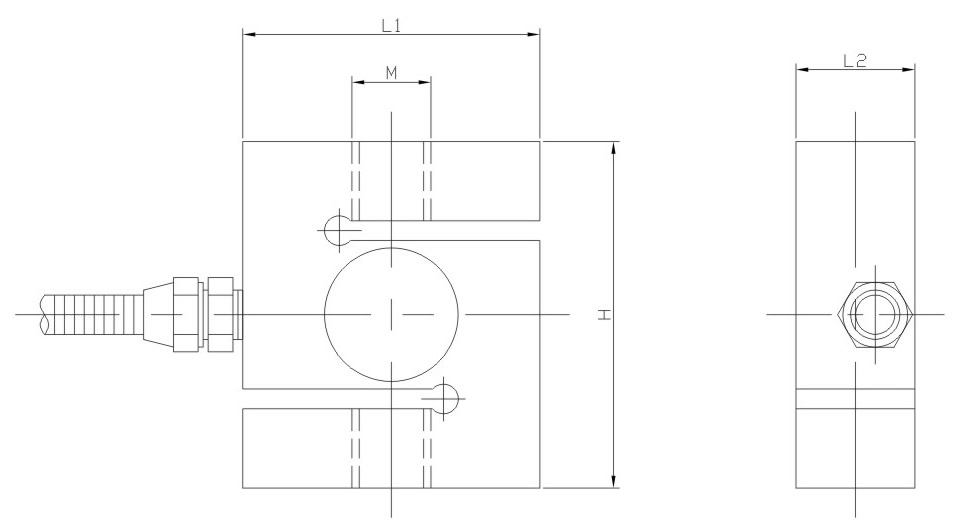

尺寸：
|
尺寸
量程
|
2-M
|
H
|
L2
|
L1
|
|
200kg-500kg
|
M12×1.75
|
70
|
25
|
60
|
|
700kg-1t
|
M16×2
|
70
|
25
|
60
|
|
1.5-2t
|
M16×2
|
70
|
25
|
64
|
|
3t-5t
|
M18×1.5
|
94
|
35
|
86
|
|
6-10t
|
M30×2
|
137
|
60
|
110
|
技術參數
|
參數
|
技術指標
|
|
靈敏度
|
2.0±0.05mV/V
|
|
非線性
|
≤±0.03%F·S
|
|
滯后
|
≤±0.03%F·S
|
|
重復性
|
≤±0.03%F·S
|
|
蠕變（30分鐘）
|
≤±0.03%F·S
|
|
零點輸出
|
≤±1%F·S
|
|
零點溫度系數
|
≤±0.03%F·S/10℃ |
|
靈敏度溫度系數
|
≤±0.03%F·S/10℃ |
|
工作溫度范圍
|
-20℃～+80℃
|
|
輸入電阻
|
350±20Ω
|
|
輸出電阻
|
350±5Ω
|
|
安全過載
|
≤150%F·S
|
|
絕緣電阻
|
≥5000MΩ(50VDC)
|
|
推薦激勵電壓
|
10V-15V
|
|
防護等級
|
IP67
|
|
接線方式
|
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
|
|
|
|
