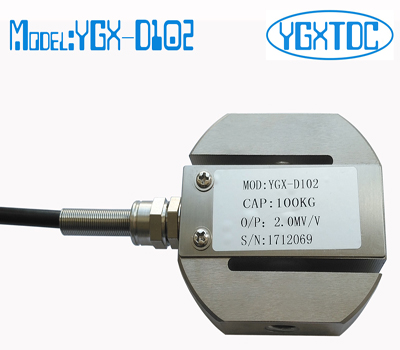

拉壓力稱重傳感器 5kg 10kg 20kg 50kg 100kg 200kg
型號：YGX-D102
特點和用途:
采用S型梁結構，拉、壓均可使用。測量精度高、穩定性好、輸出對稱性好。
廣泛應用于皮帶秤、料斗秤、機電結合秤、萬能材料試驗機、吊鉤秤及各種工程裝置的測力系統。
量程：1~5000KG

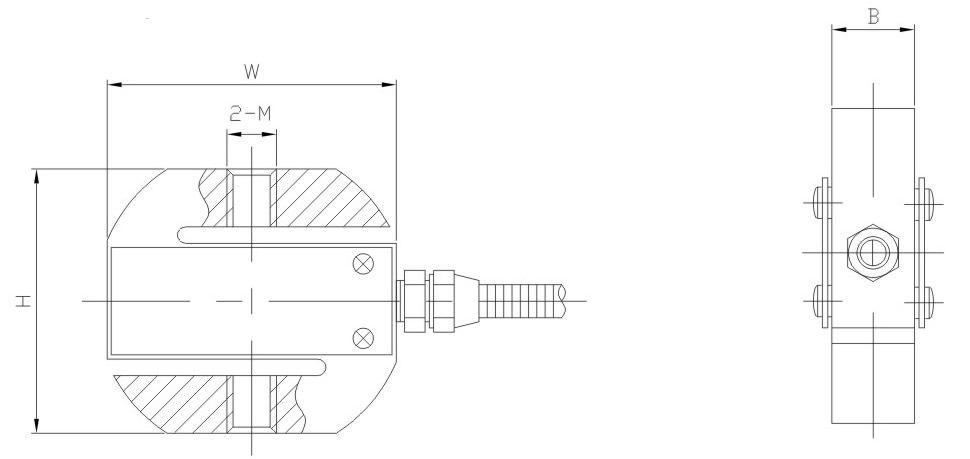

尺寸：
|
尺寸
量程
|
M
|
W
|
H
|
B
|
|
0-1kg
|
M6×1.25
|
60
|
58
|
12
|
|
2-30kg
|
M8×1.25
|
60
|
58
|
12
|
| 50-200kg |
M12×1.75
|
70 |
64 |
20 |
| 300-500kg |
M12×1.75
|
70 |
64 |
20 |
| 1T |
M16x2 |
64 |
70 |
25 |
| 2-5T |
M20x2 |
84 |
92 |
32 |
技術參數
|
參數
|
技術指標
|
|
靈敏度
|
2.0±0.05mV/V
|
|
非線性
|
≤±0.03%F·S
|
|
滯后
|
≤±0.03%F·S
|
|
重復性
|
≤±0.03%F·S
|
|
蠕變（30分鐘）
|
≤±0.03%F·S
|
|
零點輸出
|
≤±1%F·S
|
|
零點溫度系數
|
≤±0.03%F·S/10℃
|
|
靈敏度溫度系數
|
≤±0.03%F·S/10℃
|
|
工作溫度范圍
|
-20℃～+80℃
|
|
輸入電阻
|
350±20Ω
|
|
輸出電阻
|
350±5Ω
|
|
安全過載
|
≤150%F·S
|
|
絕緣電阻
|
≥5000MΩ(50VDC)
|
|
推薦激勵電壓
|
10V-15V
|
|
防護等級
|
IP64
|
|
接線方式
|
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
|
|
|
|
